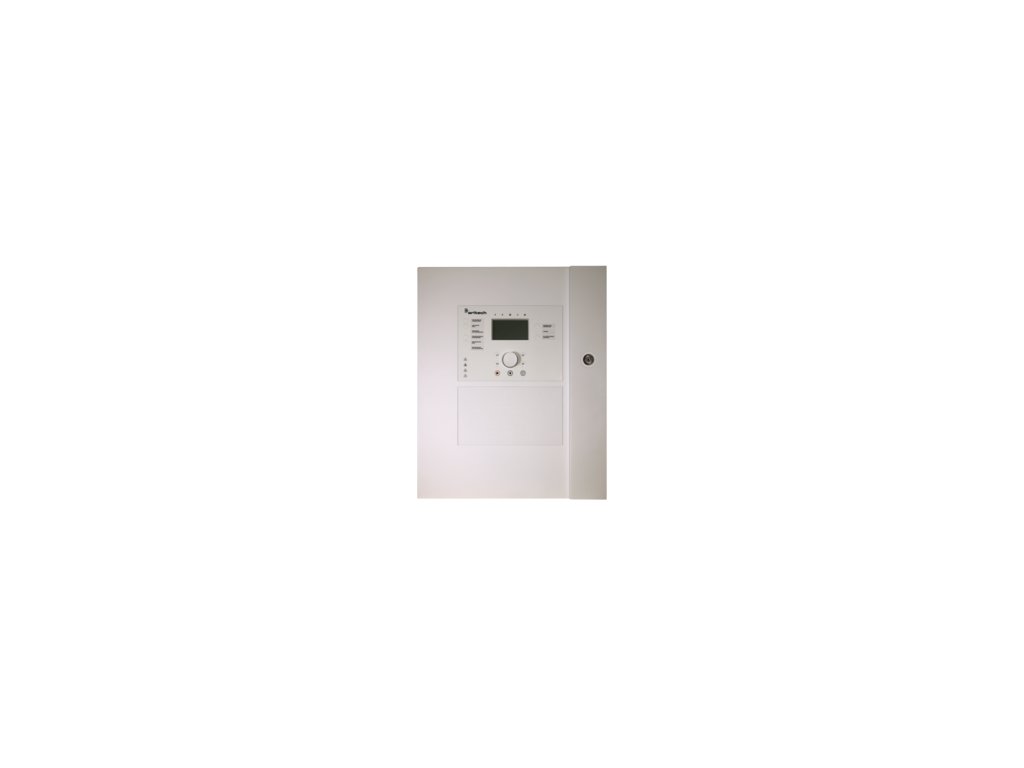

2X-AFR-FB-20 Opakovač do sítě ústředen 2X-AF, 2X-F, obsahuje 2010-2-NB
Kód: E002-8041
Detailní popis produktu
2X-AFR-FB-20
Opakovač do sítě ústředen 2X-AF
Systémy elektrické požární signalizace s ústřednami a opakovači řady 2X-AF a 2X-F nabízí výkon a funkcionalitu špičkového inteligentního systému do všech velikostí systémů EPS, od malých až po velmi rozsáhlé. Mají atraktívní vzhled, který se hodí do jakéhokoliv objektu. Jednoduše odnímatelná elektronika usnadňuje instalaci a servis. Jemně zaoblená dvířka skříně s vloženým tmavým intuitivním uživatelským rozhraním a EN-54 kompatibilním LCD displejem vytváří decentní vzhled. Hlavní ovládací prvky jsou jasně, ale diskrétně zvýrazněné a obklopují otočný ovladač.
S adresovatelnou detekcí a sortimentem rozšiřujících desek a modulů, porty USB a Ethernet® tyto snadno konfigurovatelné systémy nabízejí mnohostrannost, ze které profitují jak majitelé objektů, tak i instalační a servisní firmy.
Opakovač 2X-AFR-FB
Požární opakovače s možností ovládání výstupů všeobecný požár a porucha jsou dodávány v české lokalizaci. Snadno lze zvolit menu v libovolném evropském jazyce. Na opakovači se zobrazují stavy všech nakonfigurovaných ústředen v síti FIRENET a naopak z opakovače lze řídit všechny ústředny nakonfigurované v síti. Standardně má opakovač dva releové výstupy a dva hlídané výstupy určené pro stavy všeobecného požáru a poruchy. Na základní desce jsou také dva uživatelsky konfigurovatelné vstupy pro monitorování a externího zařízení systému a výstup resetovatelného napájení 24Vss.Možnosti rozšíření opakovače
Přidáním desky 2010-2-PIB lze realizovat výstupy pro návazná zařízení a připojení OPPO typ FBF2003. Při vhodné konfiguraci se na OPPO zobrazí stav požár z jakékoliv ústředny v síti a naopak OPPO může ovládat všechny ústředny v síti FIRENET.
Přední panel ústředny může být doplněn o desku zónové indikace pro 20 nebo 40 zón s dostatečným prostorem pro text popisu.
Připojení objektových radiových zařízení PCO HZS se provádí přes desku 2010-2-232-KIT a specilaizovaný komunikační modul.
Standardní vlastnosti
- Až 300 skupin výstupů
- Volitelně deska 20 nebo 40 LED zónových indikací pro požár a poruchu s popisem
- Ethernet port s TCP/IP pro dálkovou diagnostiku, údržbu a programování
- Grafický LCD displej podle EN54 s ikonami a až 256 zónami
- Otočný ovladač se čtyřmi klávesami na jednoduché a intuitívní ovládání
- Esteticky příjemný vzhled
- Snadno odnímatelná dvířka a šasi elektroniky pro rychlou a čistou instalaci
- Všechny konektory jsou nasouvatelné
- 3 USB porty, z toho 2 s podporou paměťových USB klíčů
- RS232 pro textový výstup událostí v systému
- E-mailové zprávy o událostech přímo z ústředny (4 e-mailové adresy)
- Výstup 24Vss, resetovatelný
- Menu ústředny se třemi uživatelskými úrovněmi (20 uživatelů s heslem)
- Deník pro 9999 událostí
- Navrženo pro až 72 hodín provozu v klidu a 30 minut v poplachu na akumulátory
Certifikáty
- Certifikát TZUS pro ČR
- CE / CPR / EN54-2 / EN54-4 / EN54-21
- NEN2535 / NBNS21-100 • BS5839-1
- VdS and LPCB
- WEEE / RoHS
Technické parametry:
| Napájení | |
| Napětí | 230 / 110 Vstř (+10% / -15%) |
| Frekvence | 50 / 60 Hz (±5%) |
| Proud | Nom. 0,6 / 1,3 A, Max. 1,5 / 3,15 A |
| Pojistka | 2 / 4 A |
| Typ kabelu | 3 x 1,5 mm² (L, N, PE) |
| Akumulátory | Max. 2 x 12 V/18 Ah (použijte dodanou kabeláž) |
| Výstupy | |
| Všeobecný požár + Porucha - hlídané | 2 výstupy, 350 mA / 19,5-28 Vss (24 Vss nominálně) |
| Všeobecný požár + Porucha - relé | 2 výstupy, relé přepínací kontakt 2A / 30Vss |
| Výstup napájení AUX | 1 resetovatelný, 500 mA / 19,5 - 28 Vss (24 Vss nominálně) |
| Zakončovací odpor | 15 kOhm |
| Vstupy | |
| Programovatelné | 2 |
| Typ kabelu | Doporučený 2 lanka 1,5 mm² kroucený pár |
| Zakončovací odpor | 15 kOhm |
| Maximální zátěž | 150 mA |
| Vlastnosti prostředí | |
| Skladovací teplota | -10°C až +50 °C |
| Pracovní teplota | -5°C až +40 °C |
| Relativní vlhkost | max. 95 % (nekondenzující) |
| Mechanické | |
| Rozměry (Š x H x V) | 450 x 171 x 550 mm |
| Hmotnost | 7,4 kg (bez akumulátorůi) |
| Barva | RAL7035 |
| Kabelové vstupy (nahoře / dole / vzadu) | 18 (20 mm) / 2 (20 mm) / 2 odnímatelné kryty |
| Krytí | IP30: jen pro vnitřní použití |
| Certifikace | |
| Certifikát TZUS pro ČR | Systém 2X |
| Spĺňuje | NBNS21-100 NEN2535 LPCB BS5839-1 VdS |
| Certifikováno dle | EN54-2 EN54-4 EN54-13 EN54-21 |
| Životní prostředí | CPD WEEE RoHS |
Doplňkové parametry
| Kategorie: | EPS ústředny a rozšíření |
|---|---|
| Modul: | Ústředna |
| Konektivita: | EPS analogová adresná |
| Typ systému: | Požární signalizace |
| Název systému: | EPS - analogový adresný |
