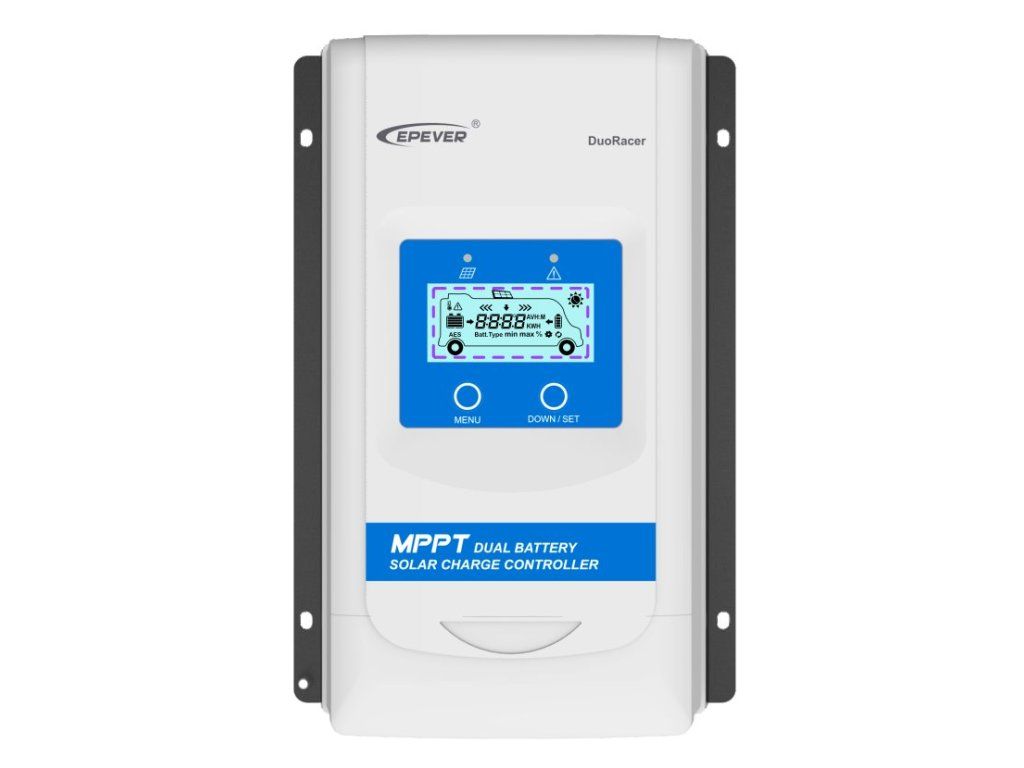

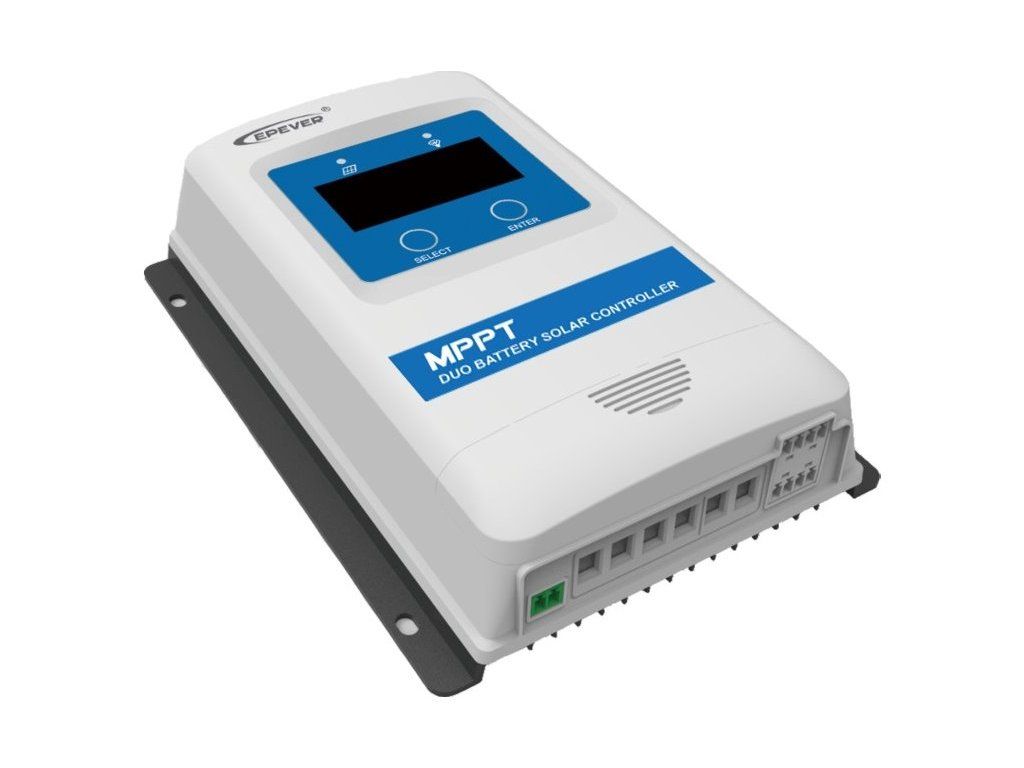

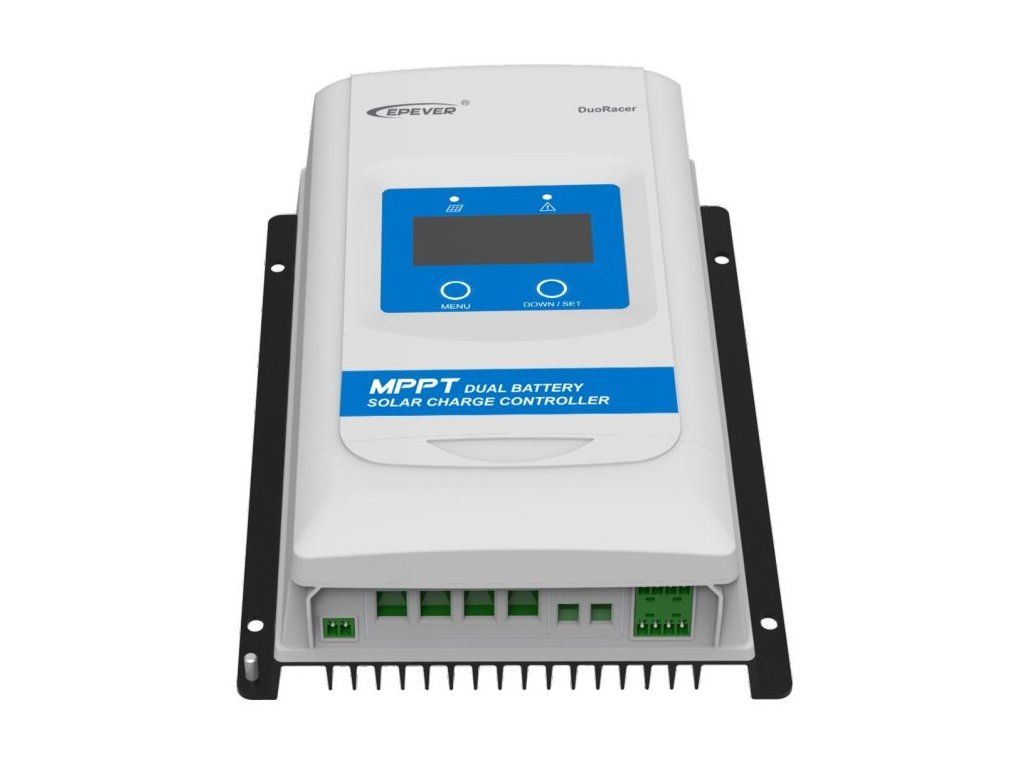

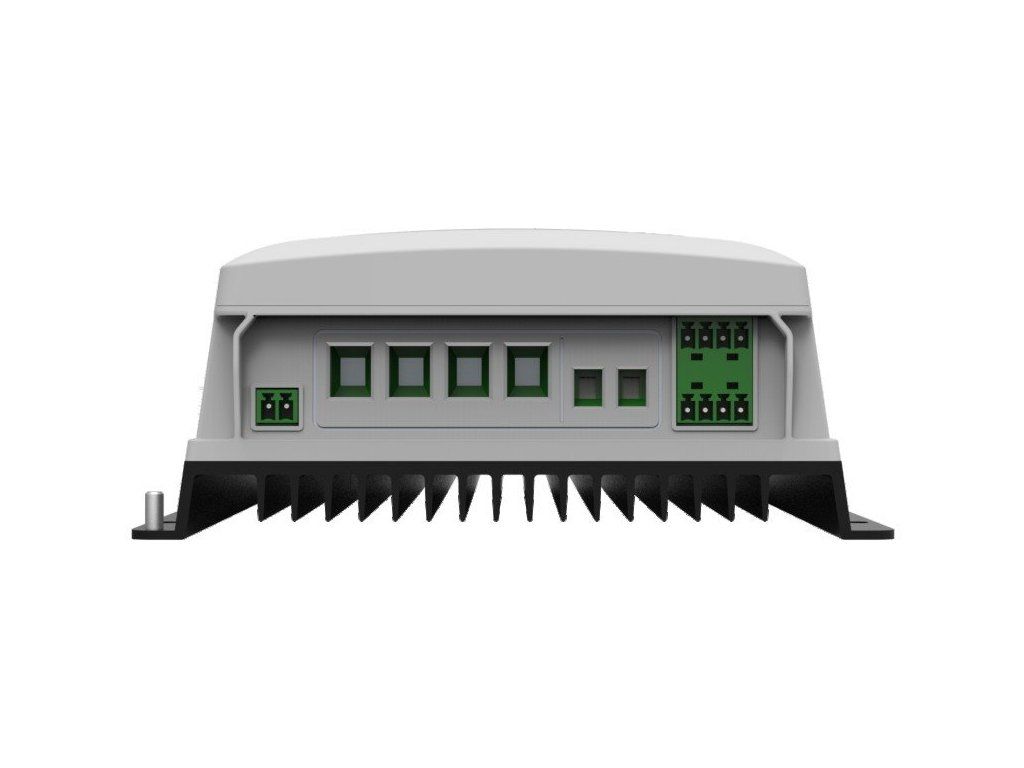

EPEVER DR1206-DDS solární MPPT regulátor 12/24 V, DuoRacer 10A, vstup 60V
Kód: SOPGWL0114
Související produkty
Detailní popis produktu
EPEVER DR1206-DDSMPPT regulátor série DuoRacer je určen k nabíjení dvou baterií vhodný pro karavany, lodě atd. Napětí panelů až 60 V a maximálním nabíjecím proudem 10 A, baterie 12/24 V, FV max. 130/260 Wp.
MPPT regulátor nabíjení DuoRacer je určen k nabíjení dvou baterií – palubní i startovací (znázorněných níže jako BATT1 a BATT2) v solárním systému. Tento regulátor podporuje několik typů hlavních baterií (BATT1), včetně uzavřených, gelových, zaplavených, LiFePO4 a Li-NiCoMn baterií, které jsou vhodné pro RV, karavany, lodě atd. Zařízení automaticky rozpozná napětí systému baterie startéru (BATT2) a po splnění podmínek se baterie dobije.
Regulátor pracuje jako měnič, to znamená, že vyšší vstupní napětí a nižší proud dokáže zpracovat na nižší napětí (zvýšit proud) a to s vysokou účinností. Můžeme tedy použít prakticky jakýkoliv solární panel.
Solární regulátor DuoRacer je vybaven nejnovější technologií MPPT (Maximum PowerPoint Tracking) – sledování bodu maximálního výkonu s propracovaným algoritmem sledování, kdy solární modul pracuje při ideálním napětí, které solární modul může produkovat při co nejvyšším dostupném výkonu. Při srovnání s klasickým regulátorem PWM zvyšuje technologie MPPT účinnost nabíjení o cca 30 %.
Maximální nabíjecí výkon do baterie tohoto modelu je 10 A což odpovídá výkonu panelu 130 Wp pokud máte 12 V baterii, nebo 260 Wp pokud máte 24 V baterii. V případě že bude panel dávat vyšší výkon, pak ho regulátor pouze omezí na svůj nominální max. výkon. Výkon FV panelů nesmí být vyšší než 1,5násobek nominálního výkonu regulátoru – tedy 190 Wp resp. 390 Wp!
Solární panely můžete propojovat do série, jejich výstupní napětí na prázdno označováno jako Voc však nesmí nikdy překročit hodnotu napětí na prázdno Voc 60 V – překročení této hodnoty regulátor trvale poškodí (zde je nutno zohlednit to, že s klesající okolní teplotou roste napětí solárního panelu a hodnota Voc uvedená v parametrech solárního panelu je při 25 °C). Proto nedoporučujeme, aby hodnota uvedeného Voc překračovala 45 V)
Hlavní funkce:
- Technologie sledování bodu maximálního výkonu s extrémně rychlou sledovací rychlostí a účinností sledování více než 99,5 %.
- Pokročilý algoritmus řízení MPPT pro minimalizaci ztráty rychlosti a ztráty času MPP.
- Širší rozsah provozního napětí MPP pro zlepšení využití FV modulu.
- Funkce automatického řízení nabíjení a omezení nabíjecího proudu (BATT1).
- Vysoce kvalitní a nízká míra selhání komponent ST, TI a Infineon pro zajištění životnosti produktu.
- Digitální řízení obvodu adaptivního třístupňového nabíjecího režimu pro zvýšení životnosti BATT1.
- Typ BATT1 lze nastavit pomocí LED/LCD.
- Pokud po dlouhou dobu nedochází k nabíjení a FV pole má nízké napětí (FV<5V), regulátor přejde do režimu nízké spotřeby.
- 100% nabíjení a vybíjení v provozním teplotním rozsahu.
- Řídicí signál AES pro chladničku do auta.
- Standardní protokol Modbus a komunikační port RS485 (5 V, 200 mA).
Funkce vestavěného displeje:
Smyčka displeje: FV napětí › FV proud › FV energie › Generovaná energie › Napětí BATT1 › Proud BATT1 › Max. napětí BATT1 › Min. napětí BATT1 › Teplota BATT1 › Typ baterie BATT1 › Napětí BATT2 › Proud BATT2 › Max. napětí BATT2 › Min. napětí BATT2 › FV napětí
Vzdálený displej MT11 (volitelné příslušenství, není součástí) dodávky může zobrazovat různá provozní data a informace o poruchách systému. Informace lze zobrazit na podsvícené LCD obrazovce, tlačítka jsou snadno ovladatelná a číselný displej je dobře čitelný.
ZÁKLADNÍ SPECIFIKACE
Jmenovitý nabíjecí výkon: 130 W (12 V) nebo 260 W (24 V)Jmenovité napětí baterie 1: 12/24 V DC
Jmenovité napětí baterie 2: 12/24 V DC nebo auto
Rozsah vstupního napětí baterie: 8,5 až 32 V
Typ baterie: uzavřená (výchozí) / gelová / zaplavená / LiFePO4 / Li-NiCoMn / uživatelská
Jmenovitý nabíjecí proud: 10 A
Max. napětí FV otevřeného obvodu: 60 V (46 V při teplotě cca 25 °C)
Účinnost převodu: max. 97,4 %
Rozměry: 227,2 x 143 x 58,1 mm
Hmotnost: 0,8 kg
V případě potřeby propojení s komunikačními moduly je třeba použít upravený propojovací kabel označený jako CC-RJ45-3.81-150U. Zapojení vodičů na konektor pro regulátory DuoRacer je následující:
Aplikace pro WindowsDoplňkové parametry
| Kategorie: | MPPT |
|---|---|
| Záruka: | 26 |
| Hmotnost: | 0.912 kg |
| Délka záruky (měsíce): | 26 |
| Hmotnost (kg): | 0,8 |
| Jmenovité napětí (V): | 12/24 |
| Max. vstupní napětí (V): | 60 |
| Max. vstupní proud (A): | 10 |
| Maximální výkon (W): | 260 |
| Provozní teplota max. (°C): | 50 |
| Provozní teplota min. (°C): | -20 |
| Rozměry: | 227,2 × 143 × 58,1 mm |
| Technologie: | MPPT |
| Výrobce: | EPsolar |
| Délka záruky IČO (měsíce): | 26 |
| Zpracováno: | Schváleno |
| Rozměry: | 227,2 × 143 × 58,1 mm |
| Výrobce: | EPsolar |
| Zpracováno: | Schváleno |
| Hmotnost (kg): | 0,8 |
| Technologie: | MPPT |
| Maximální výkon (W): | 260 |
| Jmenovité napětí (V): | 12/24 |
| Délka záruky (měsíce): | 26 |
| Max. vstupní proud (A): | 10 |
| Max. vstupní napětí (V): | 60 |
| Provozní teplota max. (°C): | 50 |
| Provozní teplota min. (°C): | -20 |
| Délka záruky IČO (měsíce): | 26 |
