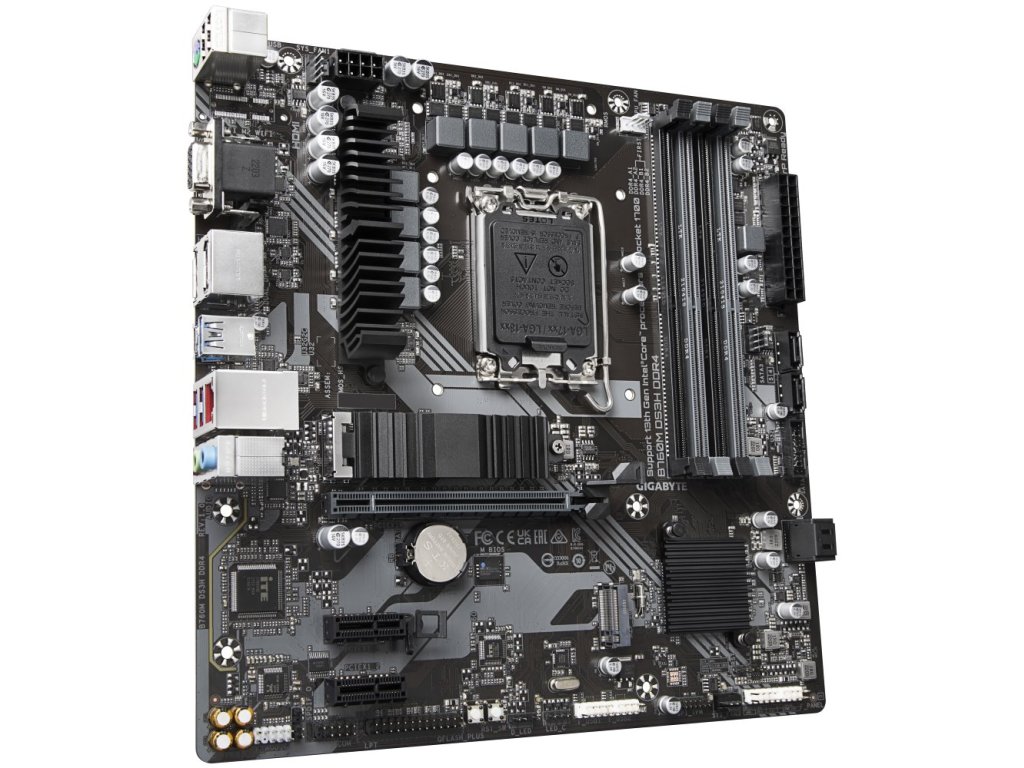

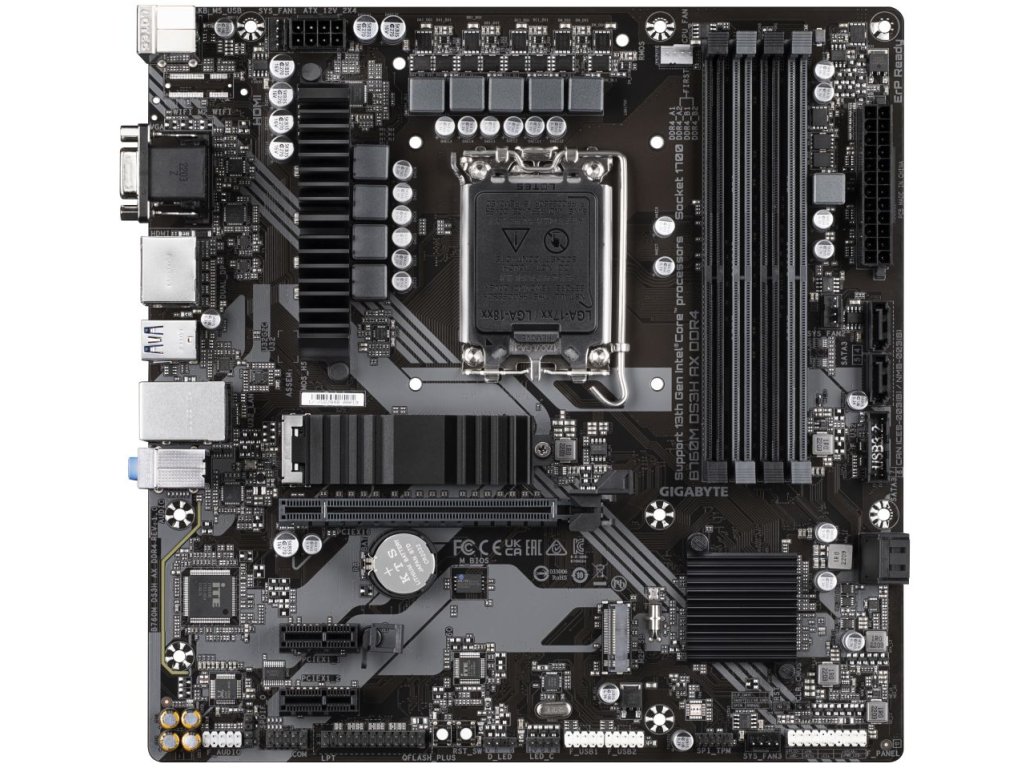

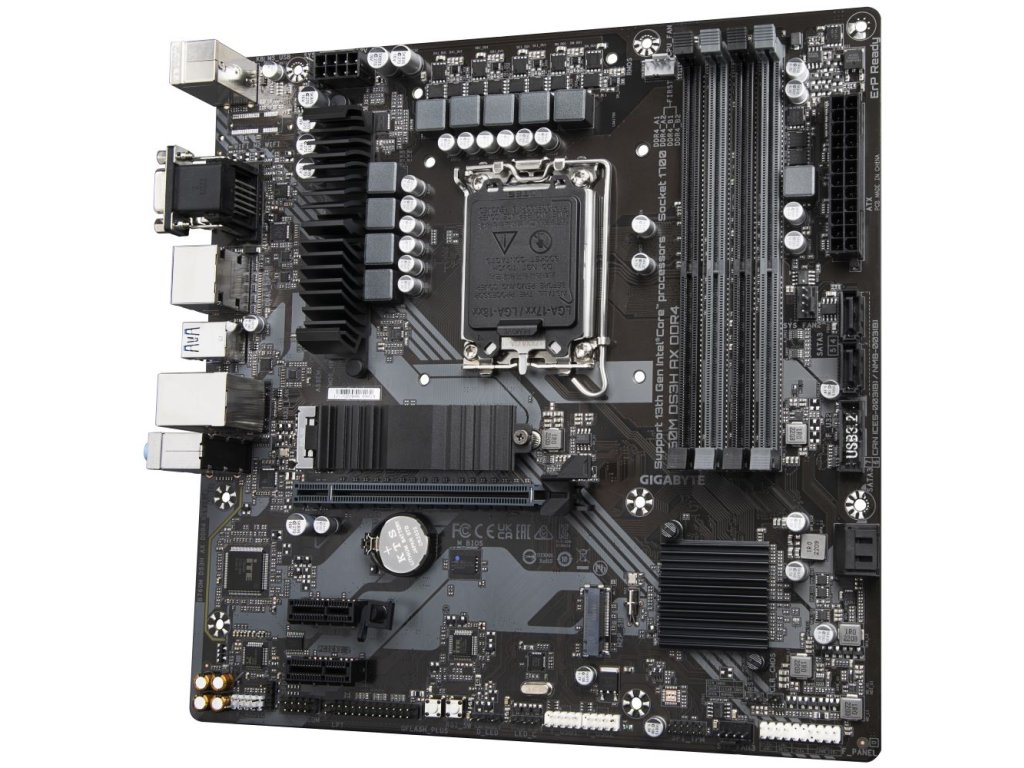

GIGABYTE B760M DS3H DDR4 / Intel B760 / LGA1700 / 4x DDR4 / 2x M.2 / DP / HDMI / USB-C / mATX

Detailní popis produktu

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU
Podpora procesorů 12. a 13. generace Intel Core/ Pentium/ Celeron (patice LGA1700)

Čipová sada
Intel B760

Paměť
4x DDR4 paměťový slot, podpora až 128 GB
Podpora DDR4 5333 (OC)/ 5133 (OC)/ 5000 (OC)/ 4933 (OC)/ 4800 (OC)/ 4700 (OC)/ 4600 (OC)/ 4500 (OC)/ 4400 (OC)/ 4300 (OC)/ 4266 (OC)/ 4133 (OC)/ 4000 (OC)/ 3866 (OC)/ 3800 (OC)/ 3733 (OC)/ 3666 (OC)/ 3600 (OC)/ 3466 (OC)/ 3400 (OC)/ 3333 (OC)/ 3300 (OC)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MHz
Dvoukanálová architektura paměti
Podpora ECC, 1Rx8/2Rx8, bez vyrovnávací paměti (non-ECC režim)
Podpora non-ECC, 1Rx8/2Rx8/1Rx16, bez vyrovnávací paměti
Podpora Intel Extreme Memory Profile (XMP)

Sloty
Intel CPU
1x PCIe 4.0 x16 slot
Intel B760 čipová sada
2x PCIe 3.0 x1 slot

Grafika
1x HDMI port, podporující max. rozlišení 4096 x 2160 při 60 Hz
2x DisplayPort port, podporující max. rozlišení 4096 x 2304 při 60 Hz
1x VGA port, podporující max. rozlišení 1920 x 1200 při 60 Hz

Úložiště
Intel CPU
1x M.2 slot, M Key, pro jednotky typu 2280 (PCIe 4.0 x4/x2 režim)
Intel B760 čipová sada
1x M.2 slot, M Key, pro jednotky typu 2280 (PCIe 4.0 x4/x2 režim)
4x SATA 6Gb/s port
Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro SATA jednotky

USB
1x USB 3.2 Gen2 typ C port na zadním panelu
5x USB 3.2 Gen1 (USB 3.0) port (3 porty na zadním panelu, 2 porty dostupné přes interní USB konektor)
6x USB 2.0 port (2 porty na zadním panelu, 4 porty dostupné přes interní USB konektory)

Audio
Realtek Audio Codec
2/4/5.1/7.1kanálové High Definition Audio
Podpora S/PDIF výstupu

LAN
1x Realtek 2,5Gigabit LAN řadič

Interní konektory
1x 24-pin ATX hlavní napájecí konektor
1x 8-pin ATX 12V napájecí konektor
1x konektor ventilátoru CPU
3x konektor systémového ventilátoru
1x konektor adresovatelného LED pásku
1x konektor RGB LED pásku
2x M.2 slot, M Key
4x SATA 6 Gb/s konektor
1x konektor předního panelu
1x audio konektor předního panelu
1x konektor S/PDIF výstupu
1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port)
2x USB 2.0 konektor (podporuje 4x USB 2.0 port)
1x TPM konektor (pouze pro moduly GC-TPM2.0 SPI a GC-TPM2.0 SPI 2.0)
1x konektor pro sériový port
1x konektor pro paralelní port
1x tlačítko Q-Flash Plus
1x tlačítko Reset
1x propojka Reset
1x propojka Clear CMOS

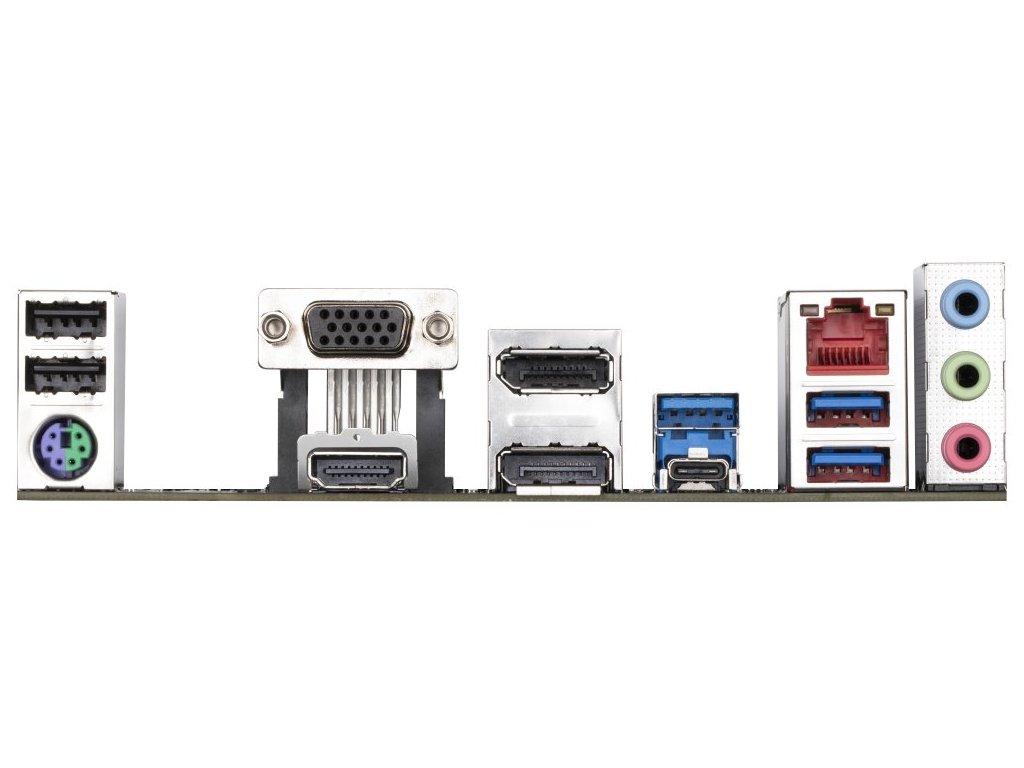

Porty na zadním panelu
2x USB 2.0
1x PS/2 combo port klávesnice a myši
2x DisplayPort
1x HDMI
1x VGA
3x USB 3.2 Gen1 (USB 3.0)
1x USB 3.2 Gen2 typ C
1x RJ-45
3x audio jack

Rozměry
24,4 x 24,4 cm
Micro ATX formát
