GNOME485 Převod.Ethernet RS485

Detailní popis produktu

GNOME485 Převodník Ethernet - RS485 s napájením 5 až 30 V DC.

Převodník Ethernet - RS485 s napájením 5 až 30 V DC. Umožňuje jednoduše připojit zařízení s RS485 na Ethernet nebo prodloužení linky RS485 přes Ethernet. Napájení 5 až 30V. Virtuální COM port. Protokoly: TCP/IP, UDP.

Umožňuje jednoduché připojení přístrojů s rozhraním RS485 na Ethernet nebo prodloužení linky RS485 přes Ethernet. GNOME485 vychází z převodníku GNOME232 (konvertor Ethernetu na RS232), který je oblíbený pro své vlastnosti a nízkou cenu.

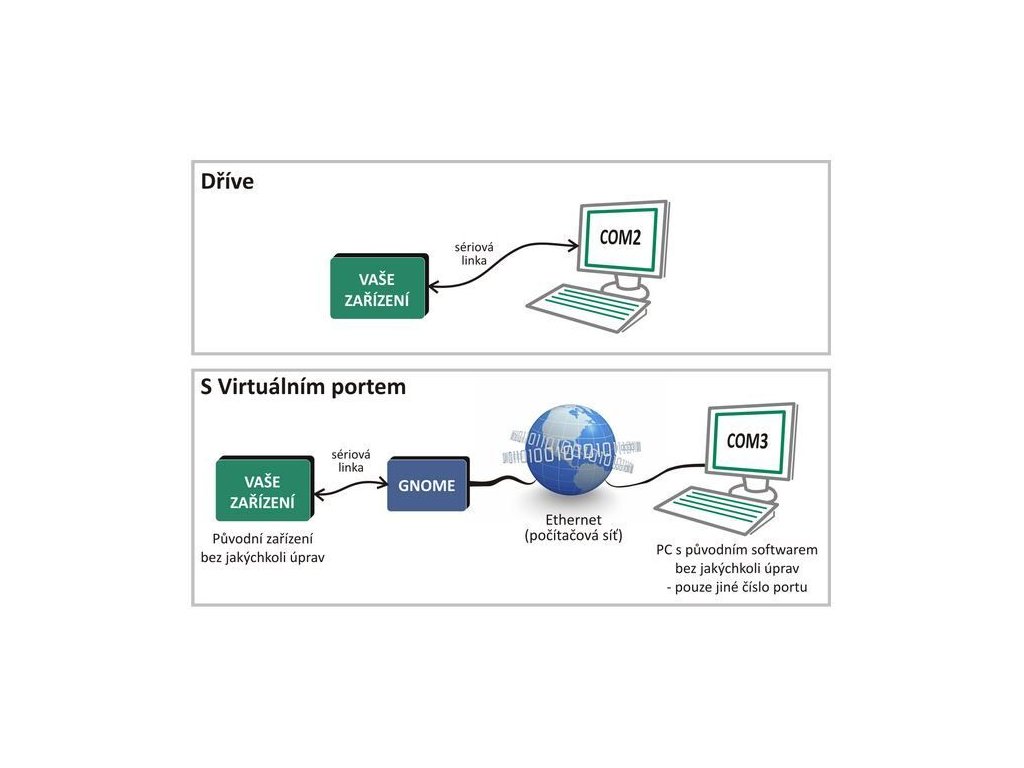

Součástí dodávky je "virtuální sériový port", tedy software, které v operačním systému Windows vytvoří nový sériový port přesměrovaný přes Ethernet na modul GNOME485. Lze tedy snadno použít i programy, které komunikují pouze přes sériový port. GNOME485 používá dvoudrátovou linku RS485, která je vyvedena na svorkovnici. Převodník obsahuje rezistory definující klidový stav, zakončení se připojuje na svorkovnici. Přepínání směru probíhá automaticky bez prodlevy.

Konfigurace modulu je možná přes vnitřní webové rozhraní (prohlížeči Mozilla Firefox a Internet Explorer) nebo TCP terminálem. Modul GNOME485 umí i DHCP protokol, takže IP adresa mu může být automaticky přidělena. Napájení a funkci indikují kontrolky.

Vlastnosti převodníku Ethernetu na RS485

• Připojení k síti 10/100Base-T Ethernet konektorem RJ45
• Linka RS485 připojena násuvnou svorkovnicí
• Rychlost přenosu dat 300 Bd až 460 kBd
• Použité signály: RxTx+, RxTx- (resp. A, B)
• Ochrana linky RS485 proti přepětí
• Automatické přepínání směru
• Zabezpečení proti neoprávněnému přístupu
• Konfigurace přes webové rozhraní (viz info o webových prohlížečích v dokumentaci)
• Napájecí rozsahy od 5 do 72V
• Indikace napájení, přenosu dat, připojení a aktivity sítě
• Možnost uchycení na lištu DIN
