IP Relay: IP relé se sériovým portem

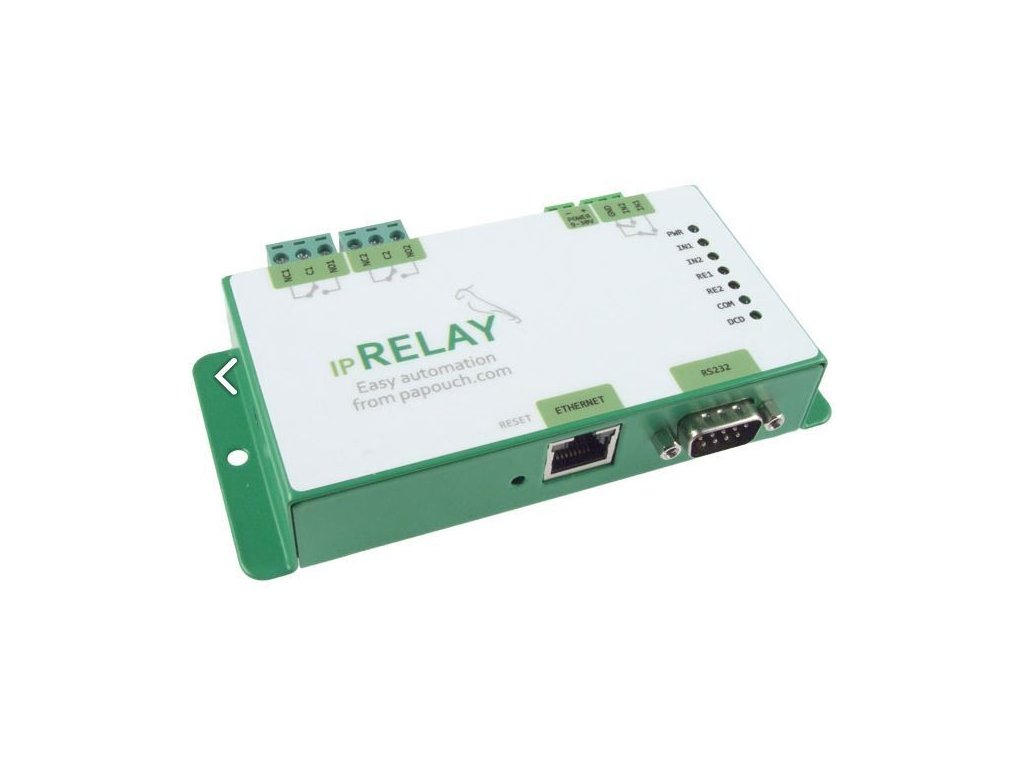

ipRelay jsou dvě relé, dva digitální vstupy a sériový port připojené k Ethernetu a ovládané přes web nebo přes různé automatizační protokoly. Relé jsou určena pro spínání 230V. Sériová linka funguje jako integrovaný převodník Ethernetu na RS232.
Vlastnosti IP Relé
- Ovládání a dohled přes Ethernet (10/100 Ethernet; běžná počítačová síť LAN)
- 2 vstupy pro kontakt s funkcí
čítače
- 2 výstupy s přepínacím kontaktem relé pro 230 V
- Sériový port RS232 – může fungovat jako převodník Ethernetu na RS232
- Uživatelské ovládání a konfigurace: Přes webové rozhraní a základní konfigurace také přes Telnet
- Strojové ovládání: MODBUS TCP, HTTP GET (odesílání i příjem), XML, TCP a UDP datové spojení, Spinel
- Rozsah pracovních teplot od -20 do +60 °C.
- Napájení z externího zdroje 9 - 30 V.
- V kovové krabici s montážními otvory pro uchycení na zeď
Základní funkce a blokový nákres IP Relé
Základní funkce webového relé
- Sledování stavu vstupů
- Automatické odesílání HTTP GETu nebo datového paketu o změně na vstupech
- Počítání impulzů na vstupech nebo počítání změn stavu vstupů (např. pro vodoměry a elektroměry)
- Ovládání výstupních relé s přepínacím kontaktem (ručně, automaticky na dálku HTTP GETem, přes TCP, Modbus, apod.)
- Převodník Ethernet - sériová linka RS232 k ovládání nebo dohledu dalších strojů nebo zařízení. Také například pro připojení bezkontaktních čteček.
- Sepnutí výstupu na zadanou dobu (k ovládání vrat, závor, apod.)
- Automatické odesílání HTTP GETu s daty přijatými z RS232 + sepnutí relé dle obsahu XML odpovědi - ideální funkce např. pro bezkontaktní čtečky a otevírače dveří
Ukázka vnitřní webové stránky s náhledem hodnot
Hodnoty z IP Relay ve formátu XML
Aktuální stav vstupů a výstupů je k dispozici také v jednoduchém, snadno strojově čitelném formátu XML. Zde uvádíme příklad tohoto souboru:
1 |
<? xml version = "1.0" encoding = "ISO-8859-1" ?> |
2 |
< root xmlns = "http://www.papouch.com/xml/iprele/act" > |
3 |
< io id = "1" type = "i" value = "1" counter = "65000" /> |
4 |
< io id = "2" type = "i" value = "0" counter = "5" /> |
5 |
< io id = "3" type = "o" value = "1" /> |
6 |
< io id = "4" type = "o" value = "0" /> |
7 |
< status location = "Zahrada" /> |
8 |
|
Ovládání IP Relay pomocí HTTP GETu
Výstupní relé a čítače na IP Relé jde ovládat pomocí HTTP GETu. Jde o jednoduché požadavky, které se odesílají strojově ze vzdáleného serveru, ale k vyzkoušení postačí i běžný internetový prohlížeč. Kompletní popis tohoto způsobu ovládání je v dokumentaci níže ke stažení. Zde uvádíme základní příklady ovládání:
- Rozepnutí relé 1: set.xml?type=r&id=1
- Sepnutí relé 2 na 5 sec: set.xml?type=s&id=2&time=10
- Nulování všech čítačů: set.xml?type=C
- Odeslání řetězce na sériovou linku RS232: set.xml?type=D&data=2054AD
Doplňkové parametry
Kategorie: | HD převodníky a opakovače |
---|---|
Modul: | Komunikátor |
Napájení: | Volná;24VDC |
Instalace: | Převodník Opakovač;Do rozvaděče |
Konektivita: | 15VDC;TCPIP Ethernet |
Typ přenosu: | The installation box;12VAC;Datový převodník |
Prostředí instalace: | Výstup relé;Vnitřní |
