MAC-401 4k. DVB-T modulator
Kód: E000-3124![Garance doručení](https://cdn.myshoptet.com/usr/www.kamerovysvet.cz/user/banners/garance-doruceni.png?65c16bbc)
![Nová akce každý týden](https://cdn.myshoptet.com/usr/www.kamerovysvet.cz/user/banners/pravideln___akce.png?65c16bc8)
![Rychlé doručení](https://cdn.myshoptet.com/usr/www.kamerovysvet.cz/user/banners/rychle_doru__eni.png?65c16bd1)
![Doručení PPL](https://cdn.myshoptet.com/usr/www.kamerovysvet.cz/user/banners/doru__en___ppl.png?65c16c02)
![Specialista na bezpečnostní technologie](https://cdn.myshoptet.com/usr/www.kamerovysvet.cz/user/banners/bezpecna-tegnologie.png?65c16bdc)
![Velké skladové zásoby](https://cdn.myshoptet.com/usr/www.kamerovysvet.cz/user/banners/skladove-zasoby.png?65c16bec)
Detailní popis produktu
MAC-401 4x AV-OFDM modulátor
MAC-401

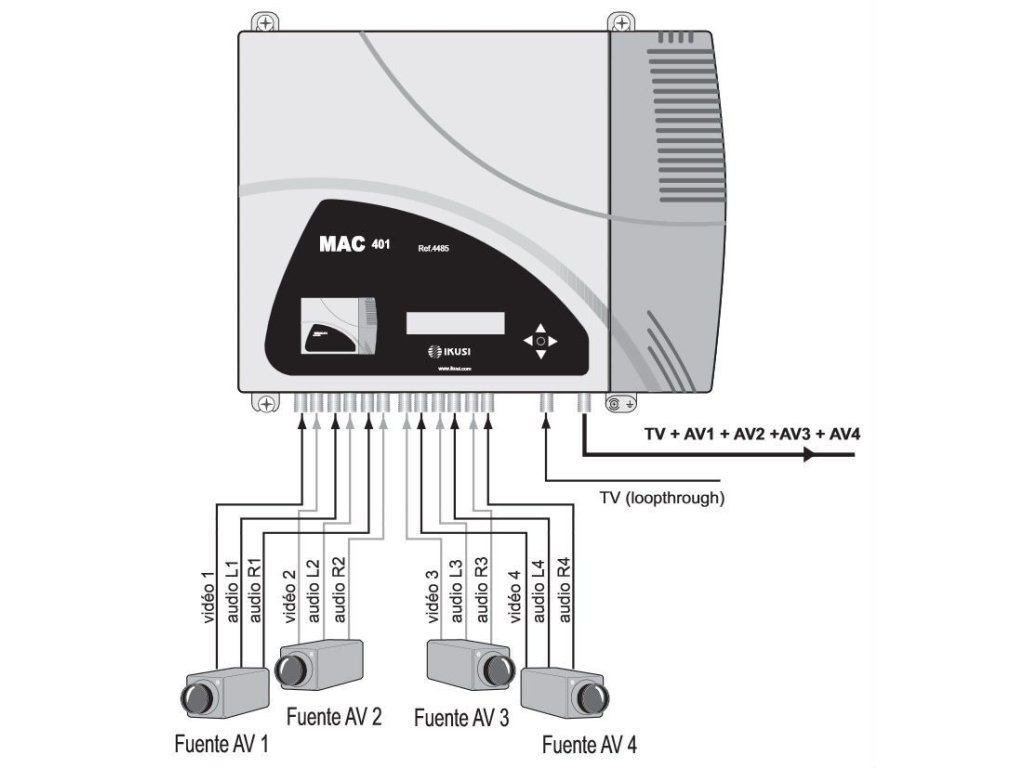

je autonomní zařízení sloužící k modulaci čtyř AV signálů do jednoho výstupního DVB-T kanálu v TV pásmu 51 až 858 MHz. Zařízení provádí v reálném čase digitalizaci AV signálů, komprimaci dle standardu MPEG2 a modulaci COFDM. Modulátor vyniká excelentní kvalitou modulace MER která je typicky 38 dB. Zároveň podporuje zpracování a vložení PSI/SI tabulek a LCN (Logical Channel Suport). Modulátor se nastavuje přímo na čelním panelu nebo přes webové rozhraní. Výstupní signál je plně kompatibilní s normou DVB-T (EN 300 744). Typickou aplikací jsou informační kanály a modulace signálu z DVD, kamer a jiných zdrojů A/V signálu.
- čtyři video a stereo audio vstupy
- špičková kvalita modulace MER: 38 dB
- zpracování a vložení PSI/SI tabulek
- jeden RF COFDM DVB-T výstup v pásmu 51-858 MHz
- podpora LNC (Logical Channel Number)
- nastavení z čeního panelu nebo přes webové rozhraní
Technické parametry
AV VSTUP |
|
video vstup | CVBS SD, SVIDEO |
úroveň video vstupu | 0,7....1,4 Vpp |
norma | PAL / NTSC / SECAM |
impedance | 75 Ohm |
audio vstup | 2x mono/stereo |
úroveň audio vstupu | 0,5...4,0 Vpp |
konektory | 1xRCA (CVBS), 1x miniDIN (SVIDEO), 2 RCA mono/stereo |
PROCESSING |
|
video komprese | MPEG2 main Profile @ Main Level |
max. rozlišení | PAL 720x576@25 fps, NTSC 720x480@30pfs |
kvalita | DVD Full D1 |
audio komprese | MPEG1 Layer II |
vložení PSI/SI tabulek | ano (PAT,PMT,SDT,NIT) |
podpora LCN | ano |
COFDM VÝSTUP |
|
DVB-T norma | ETSI EN 300 744 |
počet nosných | 2K, 8K |
modulace | QPSK, 16QAM, 64QAM |
ochranný interval | 1/7, 1/8, 1/16, 1/32 |
code rate | 1/2, 2/3, 3/4, 5/6, 7/8 |
výstupní kmitočet | 474 858 MHz |
šířka kanálu | 6, 7, 8 MHz |
výstupní úroveň | 80 dBµV |
útlum výstupní smyčky | 1,5 dB |
nastavení výst. úrovně | 25 dB |
MER | 35 dB typ. |
band aliasing | < 50 dB |
šum. číslo v pásmu 8 MHz | < 45 dBc |
kmitočtová stabilita | < ± 30 ppm |
OBECNÉ |
|
napájení | 230 240 Vac / 450 mA / 8,1 W |
rozměr | 210 x 114 x 32 mm |
hmotnost | 1 kg |
INTERFACE |
|
ovládání na modulátoru | LCD + joystick |
jazyk | Angličtina, Španělština, Francouština |
Doplňkové parametry
Kategorie: | Moduly pro video přenos |
---|---|
Modul: | TV modulátordemoludátor |
Napájení: | 230VAC |
Instalace: | Do rozvaděče |
Konektivita: | DVB-T |
Typ přenosu: | AV modulátor |
Systém video: | Video analog |
Prostředí instalace: | Volná;Vnitřní |
