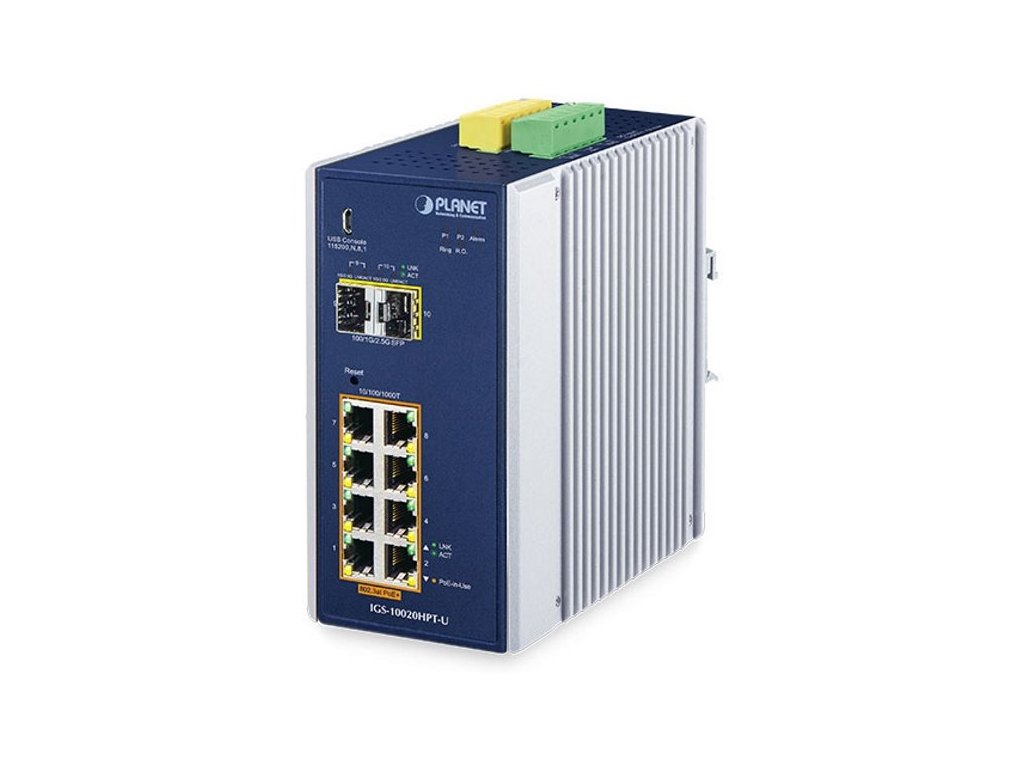

Planet IGS-10020HPT-U průmyslový L2 switch, 8x1Gb, 2x2.5Gb SFP, 8x PoE 802.3at 240W, 12-54VDC, -40~75°C, 1x USB, IP30
Kód: NETPLA2485
Související produkty
Detailní popis produktu
PLANET IGS-10020HPT-UPrůmyslový spravovatelný přepínač a konvertor 8× RJ-45 10/100/1000BASE-T, 2× SFP 100/1000/2500BASE-X, podpora IPv6.
Web/SNMPv3 management, 255 VLAN 802.1Q sítí, Spanning Tree, Rapid Spanning Tree, agregace linek 802.3ad LACP, Port shaper, QoS, DHCP snooping, LLDP.
Možnost napájení v celém rozsahu 12–54 V DC, krytí IP30, hliníková skříň, pracovní teplota –40 °C až 75 °C.
Diagnostika kabeláže. Přepěťová ochrana ESD+EFT LAN i napájecích portů do 6 kV. Montáž na DIN lištu nebo přímo na zeď.
Inteligentní přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Zároveň poskytují vynikající možnosti vícenásobných propojení pro dosažení robustnosti propojení systémů s velmi nízkou dobou zotavení.
Přepínače řady IGS se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).
IGS-10020HPT-U je vybaven pro redundanci kromě dobře známé metody Spanning Tree (jejíž doba zotavení je v řádu sekund) především specializovanou funkcí ERPS (Ethernet Ring Protection Switching), která má dobu zotavení a nalezení nové cesty do 50 ms. Přepínač disponuje možností přesné synchronizace hodin v síti díky protokolu PTP (Precision Time Protocol) dle IEEE 1588v2. Je podporováno statické L3 routování pro až 32 pravidel a 128 VLAN rozhraní.
Přepínač je navíc vhodný pro různé aplikace ve vozidlech a monitorovací systém díky certifikaci e-Mark. Splňuje potřeby napájení a přenosu dat pro systém sledování, přenos videa a bezdrátové služby v dopravě.
Možný monitoring mobilní aplikací CloudViewer.
ZÁKLADNÍ SPECIFIKACE
Fyzické vlastnosti:
Porty: 8× RJ-45 10/100/1000BASE-T, 2× SFP 1000/2500BASE-X, 1× micro USB port konzole, 2× DI/DO digitální logické rozhraní
Paměť: 8k MAC adres, buffer 4 Mb
Propustnost: sběrnice 26 Gbps, provozně 19,34 Mpps
Podpora přenosu: JumboFrame 9K
Verze IP protokolu: IPv4, IPv6
Provedení: DIN lišta, na zeď
Napájení: zdroj DC 12-54 V (zdroj není součástí balení)
Ochrana: ESD do 6 kV, EFT do 6 kV, spínací poplachové relé (24 V/1 A) při výpadku primárního napájení, ochrana proti přepólování, připojení napájení na svorkovnici, umístění na spodním panelu (nepřekáží při montáži na zeď)
Provozní teplota: -40°C - 75°C, vlhkost do 95%
Certifikace: e-Mark E24 ECE-R 010
Rozměry: 152 × 107 × 76,8 mm
Hmotnost: 1085 g
POE funkce:
Celkový napájecí výkon: 60 W pro DC 12 V, 120 W pro DC 24 V, 240 W pro DC 54 V, IEEE 802.3af, IEEE 802.3atPočet injektorů: 8× až 36 W
Typ napájení: End-span
Pokročilé funkce:
Funkce administrace:
Správa: konzole přes micro USB, Telnet, Web, SNMP SSHv2, SNMP v1, v2c, v3, TLS v1.2
Řízení přístupu: Protokol ACL založený na IP a MAC, ACL 123 pravidel
L3 statický routing: 32 pravidel, 8 VLAN rozhraní
ACL filtr a bonding:
Priorizace provozu QoS: 8 úrovní, priorizace provozu dle portu, DSCP/ToS v IP paketu, 802.1p nebo 802.1Q značky
Port shaper nastavení v rozpětí 500 Kbps až 1000 Mbps
Podpora VLAN:
Spanning Tree Protocol:
Port mirroring: RX, TX, obojí
Agregace linek: IEEE 802.3ad LACP, 10 portů v 5 skupinách
Multicast IGMP: IGMP v1/ v2/ v3, až 255 skupin, podpora režimu IGMP querier mode
Autentizace připojených zařízení: IEEE 802.1x (RADIUS/TACACS+) - IP+MAC binding
DHCP Snooping: ano (blokace cizích DHCP serverů)
LLDP: ano (automatická detekce typu připojených zařízení)
Diagnostika kabeláže: ano, stanovuje délku kabeláže a případnou vzdálenost k závadě
Průmyslové vlastnosti:
zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části
zařízení je odolné proti vibracím (IEC-60068-2-6)
zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27)
elektrická bezpečnost dle CE EN-60950
EMC Elektronická kompatibilita (EMI):
ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení
EMC požadavky na odolnost (EMS) :
ČSN EN 55024 A1:2015 - Zařízení informační techniky
ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení
ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD
ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole
ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT
ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí
ČSN EN 61000-4-6:2013 - Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli
ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu
ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí
Doplňkové parametry
| Kategorie: | Síťové prvky |
|---|---|
| Záruka: | 60 |
| Hmotnost: | 1.498 kg |
| Barva: | modrá - stříbrná |
| Bez ventilátorů (fanless): | ano |
| Celkový počet portů: | 10 |
| Délka záruky (měsíce): | 60 |
| Displej: | ne |
| Gigabit LAN: | ano |
| Hmotnost (g): | 1085 |
| Homologace EN50155: | ne |
| IGMP: | ano |
| Kapacita sběrnice (Gbps): | 26 |
| LAN: | ano |
| Management: | ano |
| Micro USB (počet): | 1 |
| Napájení zařízení: | externí adaptér |
| Norma: | 802.3at;802.3af |
| Počet PoE portů: | 8 |
| Podpora IPv6: | ano |
| Podpora microSD karet: | ne |
| Podpora MODBUS: | ano |
| Podpora Poe: | Ano |
| PoE vlastnosti: | ICMP, plánovač;PD alive;scheduler/plánovač |
| PoE vstup: | ne |
| PoE výstup: | 802.3af/at |
| PoE výstup (počet): | 8 |
| Použití v exteriéru: | Ano |
| Použití v interiéru: | ano |
| Provedení: | DIN lišta;na zeď |
| Provozní teplota max. (°C): | 75 |
| Provozní teplota min. (°C): | -40 |
| RJ-45 (počet): | 8 |
| Rozhraní: | LAN, SFP |
| Rozměry: | 152 × 107 × 76,8 mm |
| RS-232 port: | ne |
| Rychlost portů: | 1 Gb/s + 2,5 Gb/s |
| Rychlost směrování (Mpps): | 19,34 |
| SFP (počet): | 2 |
| Shoda: | CE, FCC |
| Stohovatelnost: | ne |
| Stupeň krytí: | IP30 |
| Vrstva OSI: | L3 static (L2+) |
| Vstupní napětí (V): | 12 - 54 (DC) |
| Výrobce: | PLANET Technology |
| Délka záruky IČO (měsíce): | 60 |
| Zpracováno: | Schváleno |
| LAN: | ano |
| IGMP: | ano |
| Barva: | modrá - stříbrná |
| Norma: | 802.3at;802.3af |
| Shoda: | CE, FCC |
| Displej: | ne |
| Rozměry: | 152 × 107 × 76,8 mm |
| Výrobce: | PLANET Technology |
| Rozhraní: | LAN, SFP |
| PoE vstup: | ne |
| Provedení: | DIN lišta;na zeď |
| SFP (počet): | 2 |
| Hmotnost (g): | 1085 |
| Management: | ano |
| PoE výstup: | 802.3af/at |
| Vrstva OSI: | L3 static (L2+) |
| Zpracováno: | Schváleno |
| Gigabit LAN: | ano |
| Podpora PoE: | ano |
| RJ-45 (počet): | 8 |
| RS-232 port: | ne |
| Podpora IPv6: | ano |
| Stupeň krytí: | IP30 |
| Podpora MODBUS: | ano |
| PoE vlastnosti: | ICMP, plánovač;PD alive;scheduler/plánovač |
| Rychlost portů: | 1 Gb/s + 2,5 Gb/s |
| Stohovatelnost: | ne |
| Micro USB (počet): | 1 |
| Počet PoE portů: | 8 |
| PoE výstup (počet): | 8 |
| Vstupní napětí (V): | 12 - 54 (DC) |
| Napájení zařízení: | externí adaptér |
| Homologace EN50155: | ne |
| Celkový počet portů: | 10 |
| Délka záruky (měsíce): | 60 |
| Použití v exteriéru: | ano |
| Použití v interiéru: | ano |
| Podpora microSD karet: | ne |
| Kapacita sběrnice (Gbps): | 26 |
| Provozní teplota max. (°C): | 75 |
| Provozní teplota min. (°C): | -40 |
| Bez ventilátorů (fanless): | ano |
| Délka záruky IČO (měsíce): | 60 |
| Rychlost směrování (Mpps): | 19,34 |
