Planet IGS-6325-24P4S průmyslový L3 switch, 24x1Gb, 4x1Gb SFP, PoE 802.3at 440W, 48-56VDC, -40~75°C, IP30, fanless

Detailní popis produktu

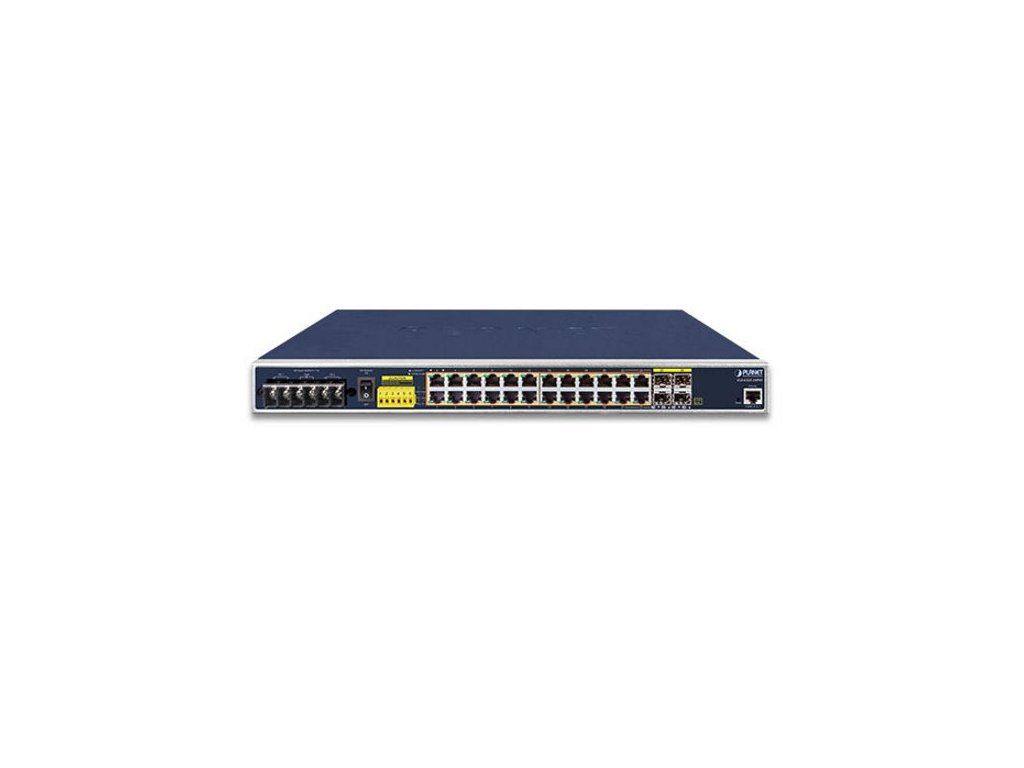

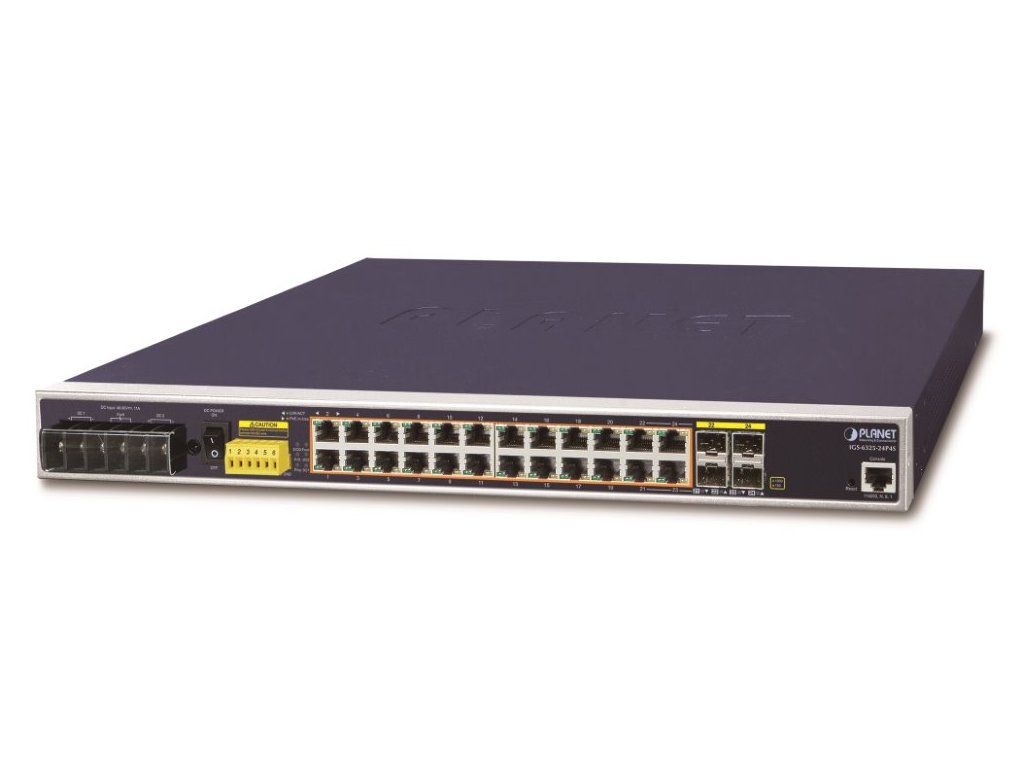

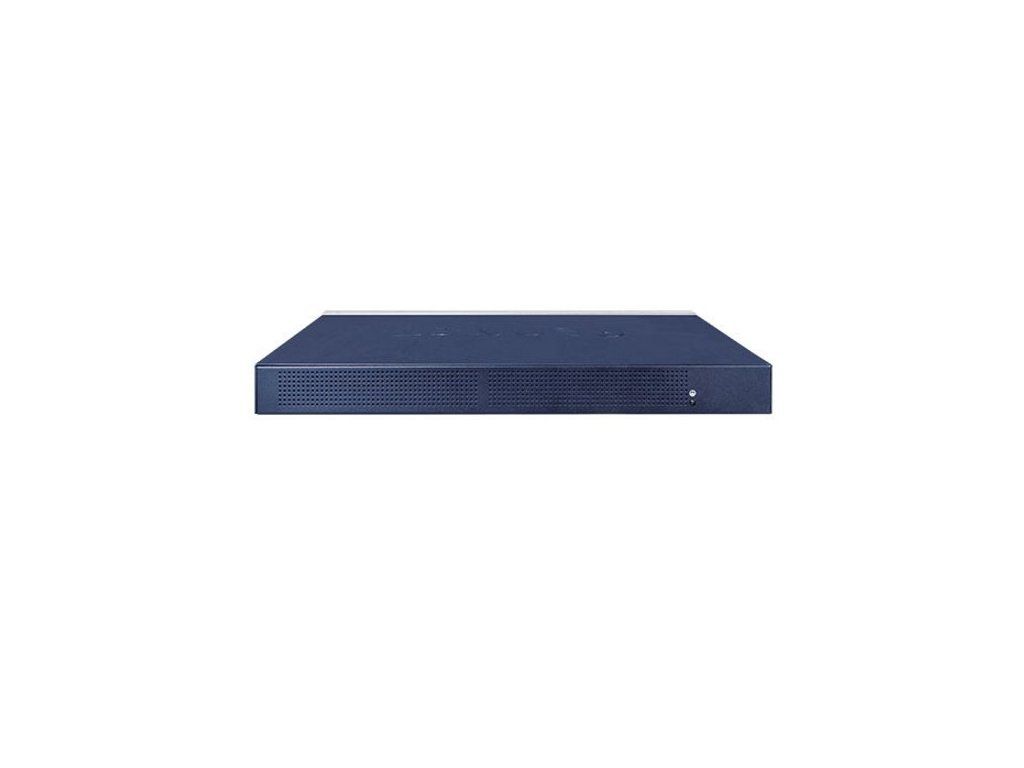

PLANET IGS-6325-24P4S

Průmyslový spravovatelný L3 přepínač 24x 10/100/1000BASE-T RJ-45 s podporou PoE+ napájení až 440 W, 4x 100/1000BASE-X SFP
Web/SNMPv3 management, 256 VLAN 802.1Q sítí, Spanning Tree, Rapid Spanning Tree, agregace linek 802.3ad LACP, Port shaper, QoS, DHCP Snooping, podpora ONVIF, ERPS Ring - doba obnovy přenosu dat je méně než 10 ms (ITU-T G.8032 ERPS Ethernet Ring Protection Switching).
ESD přepěťová ochrana, krytí IP30, provozní teplota -40 až 75 °C, fanless - bez ventilátorů.

Inteligentní přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Zároveň poskytují vynikající možnosti vícenásobných propojení pro dosažení robustnosti propojení systémů s velmi nízkou dobou zotavení.
Je vybaven pro redundanci metodou s využitím protokolu Spanning Tree (jejíž doba zotavení je v řádu sekund a jejich zlomků). Je podporováno L3 routování pro až 128 pravidel a 128 VLAN rozhraní.

Přepínače řady IGS umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).
Jejich velkou předností je prodloužená střední doba mezi výskytem poruch (MTBF)!

ZÁKLADNÍ SPECIFIKACE

Fyzické vlastnosti:

Porty: 24 x RJ-45, 4 x SFP, 1 x RJ-45 (RS232) sériový port konzole
Paměť: 16k MAC adres, buffer 32Mbit
Propustnost: sběrnice 48 Gbps, propustnost 35,71 Mpps (64B)
Podpora přenosu: JumboFrame 10 kB
Verze IP protokolu: IPv4, IPv6
Provedení: rackmount 1U
Napájení: redundantní, DC 48-56 V (doporučeno je 53 V DC pro výstup PoE+), 11A, celkový příkon do 440 W (zdroj není součástí balení)
Ochrana: ESD do 5 kV
Provozní teplota: -40 až 75°C, vlhkost do 95 %
Rozměry: 440 x 300 x 44 mm
Hmotnost: 3740 g

Funkce administrace:

Správa: konzole přes RJ-45, Telnet, Web, SNMP v1, v2c, v3, SSH, TLS, SSL
Řízení přístupu: Protokol ACL založený na IP a MAC, 256 pravidel
L3 routing: staticky 128 pravidel, 128 VLAN rozhraní; dynamicky OSPF v2
ACL filtr a binding:

IP ACL, filtrace provozů dle IP adresy, protokolu, portu, TCP příznaků

MAC ACL, filtrace provozů dle MAC adresy, dle VLAN ID a kombinací příznaků priorit

Priorizace provozu QoS: 8 úrovní, priorizace provozu dle portu, DSCP/ToS v IP paketu, 802.1p nebo 802.1Q značky
Port shaper nastavení šířky pásma v rozpětí 10kb - 13Gb/s (Ingress), 100kb - 13Gb/s (Egress)
Podpora VLAN:

IEEE 802.1Q

až 256 VLAN skupin, až 4096 VLAN ID

Q-in-Q tunneling

Private VLAN Edge (PVE)

MAC-based VLAN

Protocol-based VLAN

Voice VLAN

Multicast VLAN Registration

Spanning Tree Protocol:

protokol STP, protokol IEEE 802.1d Spanning Tree

protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree

protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree

Port mirroring: RX, TX, obojí
Agregace linek: IEEE 802.3ad LACP, 16 portů ve 14 skupinách
Multicast IGMP: IGMP v1/ v2/ v3, až 255 skupin, podpora režimu IGMP querier mode
Autentizace připojených zařízení: IEEE 802.1x (RADIUS) - IP+MAC binding, VLAN + MAC binding
DHCP Snooping: ano (blokace cizích DHCP serverů)
LLDP: ano (automatická detekce typu připojených zařízení)
Diagnostika kabeláže: ano

POE funkce:

Celkový napájecí výkon: IEEE 802.3at, IEEE 802.3af

Napájení 48 V: max. 240 W při jednom zdroji napájení, max. 300 W při redundantním napájení

Napájení 52-56 V: max. 240 W při jednom zdroji napájení, max. 440 W při redundantním napájení
Počet injektorů: 24 x až 36 W
Typ napájení: End-span
Pokročilé funkce:

automatická detekce napájeného zařízení

integrovaný scheduler pro plánované vypnutí napájených koncových prvků

detekce aktivity napájených zařízení pomocí ICMP, pokud není odezva, lze restartovat odpojením napájení

---

Ethernet kruhové topologie STP/RSTP/MSTP a ERPS

---

---

---

---

---

---

---

---

---
