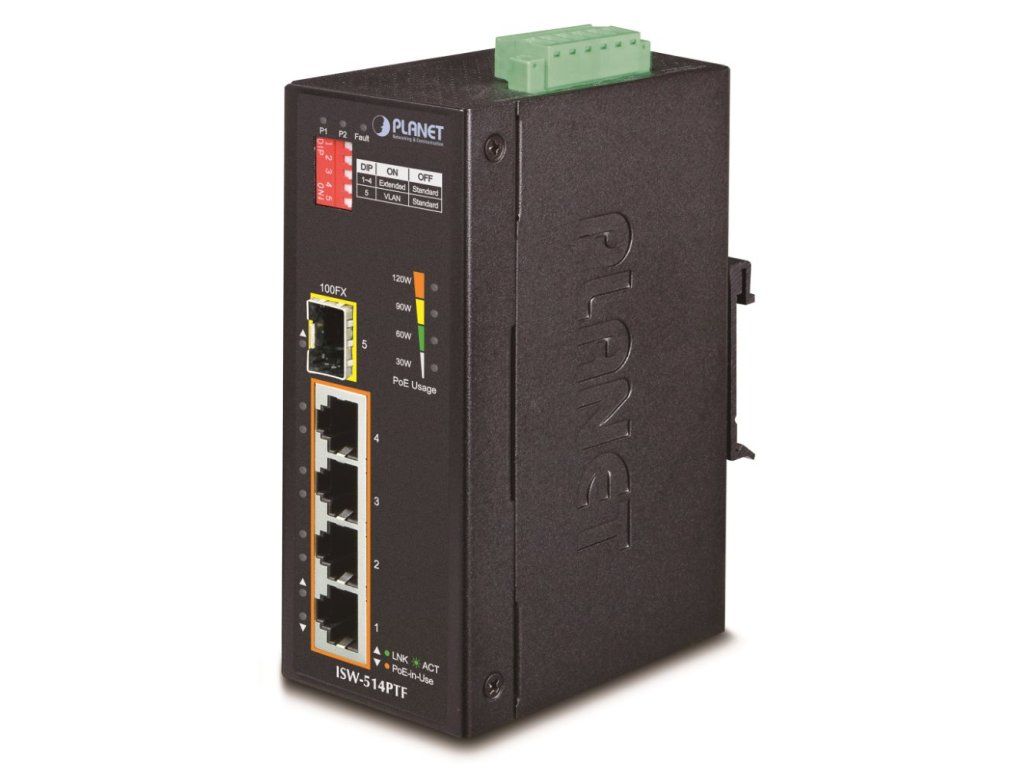

Planet ISW-514PTF, PoE switch 4x 10/100BaseTX+ 1x 100FX(SFP), 802.3at až 120W, DIN, IP40, -40~75 st.C, 12-48VDC
Kód: NETPLA1063
Související produkty
Detailní popis produktu
PLANET ISW-514PTFPřepínač pro průmyslové aplikace 4x 10/100Base-TX včetně PoE+ IEEE 802.3at injektorů + 1x 100FX (SFP slot), výkon PoE až 120 W.
Automatická detekce 10/100Mbps, full duplex, 2k MAC adres, detekce přímý/křížený kabel. Možnost redundantního napájení 12-48 V, alarmový výstup při výpadku.
Hliníková skříň, stupeň krytí IP40, rozšířený rozsah pracovní teploty -40 až 75 °C. Montáž na DIN lištu nebo přímo na zeď.
Tento model umožňuje přepínat mezi operačními režimy Standard, VLAN a Extend. Režim Standard nabízí přenosovou rychlost 10/100 Mbps na vzdálenost 100 m při 30 W PoE. Režim VLAN izoluje jednotlivé porty, a pomáhá tak zabránit vzájemnému ovlivňování vícesměrového vysílání IP kamer. V Extend režimu lze rozšířit přenosovou vzdálenost až na 250 m při rychlosti 10 Mbps a 25 W PoE.
Přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Přepínače řady ISW se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace nebo kamerové systémy).
Verze s PoE IEEE 802.3at umožňuje přímo napájet až 4 koncová zařízení, je tak ideálním prvkem pro aplikace se sníženou možností napájení koncových zařízení!
ZÁKLADNÍ SPECIFIKACE
Fyzické vlastnosti:
Porty: 4 x RJ-45 10/100Base-TX, 1 x SFP 100Base-FX
Paměť: 2k MAC adres
Propustnost: sběrnice 1 Gbps, provozně 0,74 Mpps (64b)
Provedení: DIN lišta, na zeď
Napájení: 12-48 V DC redundantní, připojení možné ze dvou různých zdrojů (nejsou součástí balení)
Ochrana: ESD do 5 kV, ochrana proti přepólování, připojení napájení na svorkovnici, umístění na spodním panelu (nepřekáží při montáži na zeď), alarmový výstup aktivovaný při výpadku napájen
Provozní teplota: -40°C až 75°C
Rozměry: 135 x 85,1 x 50 mm
Hmotnost: 598 g
POE funkce:
Celkový napájecí výkon: 120 W při 48 V DC, 90 W při 24 V DC, 60 W při 12 V DC, IEEE 802.3at
Počet injektorů: 4 x až 36 W
Typ napájení: End-span
Průmyslové vlastnosti:
zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části
zařízení je odolné proti vibracím (IEC-60068-2-6)
zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27)
elektrická bezpečnost dle CE EN-60950
EMC Elektronická kompatibilita (EMI):
ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení
EMC požadavky na odolnost (EMS) :
ČSN EN 55024 A1:2015 - Zařízení informační techniky
ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení
ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD
ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole
ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT
ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí
ČSN EN 61000-4-6:2013 - Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli
ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu
ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí
Montáž na DIN lištu:
Montáž na zeď pomocí dodaného rámu:
Manuál
Ostatní downloadDoplňkové parametry
| Kategorie: | Napájení po ethernetu (POE) |
|---|---|
| Záruka: | 60 |
| Hmotnost: | 0.797 kg |
| Barva: | černá |
| Bez ventilátorů (fanless): | ano |
| Celkový počet portů: | 5 |
| Délka záruky (měsíce): | 60 |
| Displej: | ne |
| Gigabit LAN: | ano |
| Hmotnost (g): | 598 |
| Homologace EN50155: | ne |
| IGMP: | ne |
| Kapacita sběrnice (Gbps): | 1 |
| LAN: | ano |
| Management: | ne |
| Napájení zařízení: | externí adaptér |
| Norma: | 802.3at |
| Počet PoE portů: | 4 |
| Podpora IPv6: | ne |
| Podpora MODBUS: | ne |
| Podpora Poe: | Ano |
| PoE vlastnosti: | Extended 10Mb |
| PoE vstup: | ne |
| PoE výstup: | 802.3af/at |
| PoE výstup (počet): | 4 |
| Použití v exteriéru: | ne |
| Použití v interiéru: | ano |
| Provedení: | DIN lišta |
| RJ-45 (počet): | 4 |
| Rozměry: | 135 × 85,1 × 50 mm |
| Rychlost portů: | 100 Mb/s |
| Rychlost směrování (Mpps): | 0,74 |
| SFP (počet): | 1 |
| SFP/ FX port (počet): | 1 |
| Stohovatelnost: | ne |
| Volba záruky 36 měsíců [%]: | 0 |
| Vrstva OSI: | L2 |
| Vstupní napětí (V): | 12 - 48 (DC) |
| Výrobce: | PLANET Technology |
| Délka záruky IČO (měsíce): | 60 |
| Zpracováno: | Schváleno |
| LAN: | ano |
| IGMP: | ne |
| Barva: | černá |
| Norma: | 802.3at |
| Displej: | ne |
| Rozměry: | 135 × 85,1 × 50 mm |
| Výrobce: | PLANET Technology |
| PoE vstup: | ne |
| Provedení: | DIN lišta |
| SFP (počet): | 1 |
| Hmotnost (g): | 598 |
| Management: | ne |
| PoE výstup: | 802.3af/at |
| Vrstva OSI: | L2 |
| Zpracováno: | Schváleno |
| Gigabit LAN: | ano |
| Podpora PoE: | ano |
| RJ-45 (počet): | 4 |
| Podpora IPv6: | ne |
| Podpora MODBUS: | ne |
| PoE vlastnosti: | Extended 10Mb |
| Rychlost portů: | 100 Mb/s |
| Stohovatelnost: | ne |
| Počet PoE portů: | 4 |
| PoE výstup (počet): | 4 |
| Vstupní napětí (V): | 12 - 48 (DC) |
| Napájení zařízení: | externí adaptér |
| SFP/ FX port (počet): | 1 |
| Homologace EN50155: | ne |
| Celkový počet portů: | 5 |
| Délka záruky (měsíce): | 60 |
| Použití v exteriéru: | ne |
| Použití v interiéru: | ano |
| Kapacita sběrnice (Gbps): | 1 |
| Volba záruky 36 měsíců [%]: | 0 |
| Bez ventilátorů (fanless): | ano |
| Délka záruky IČO (měsíce): | 60 |
| Rychlost směrování (Mpps): | 0,74 |
