Planet MODBUS brána RS-232/422/485 na IP, 2x COM, 100Base-TX, RTU/ACSII, -10až+60°C, 5VDC
Kód: NETPLA2313
Související produkty
Detailní popis produktu

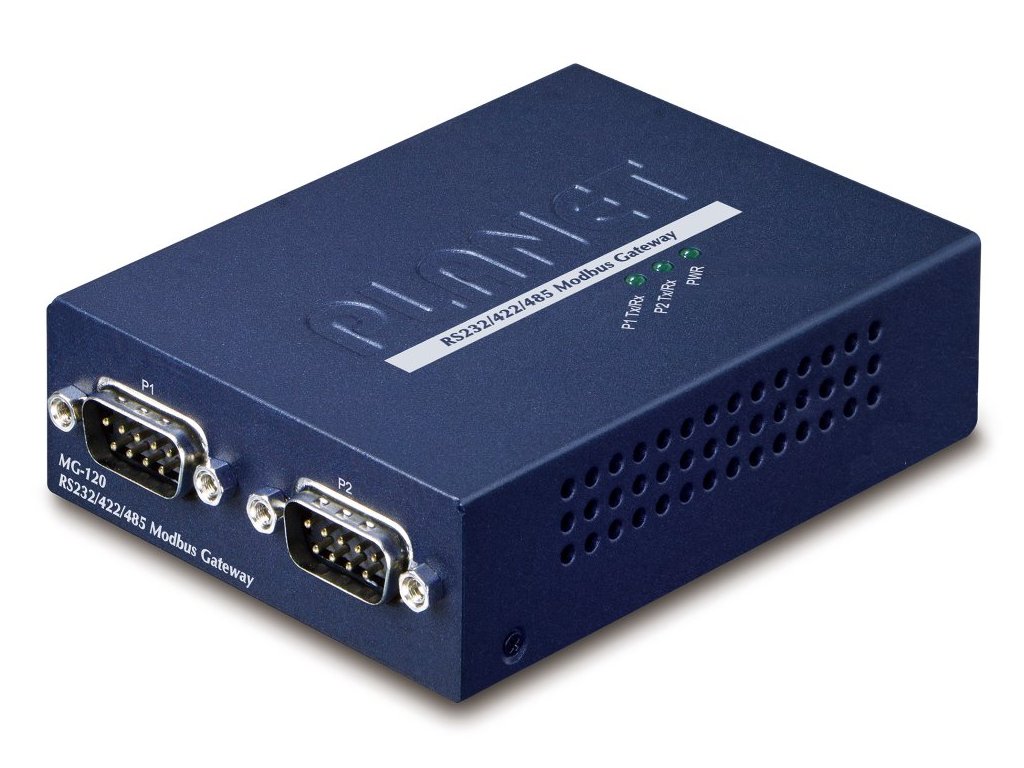

PLANET MG-120Průmyslová brána MODBUS s konverzí 2x RS-232/485/422 (DB9) na TCP/IP protokol (RJ-45 port 10/100Base-TX). Typ sériové komunikace je volitelný RTU/ASCII, master/slave.
Napájení DC 5 V, montáž na DIN lištu nebo zeď (montážní sada není součástí), kovová skříň, pracovní teplota -10 až +60 °C.
Přenos sériové komunikace po IP protokolu je zvláště využíván pro sběr dat, řídící automaty, SCADA/HMI systémy a ovládání kamerových systémů. Rovněž je náhradou fyzické konverze sériového protokolu do jiného přenosového média. Prakticky neomezeně prodlužuje dosah sériové komunikace.
ZÁKLADNÍ SPECIFIKACE
Síťové vlastnosti:

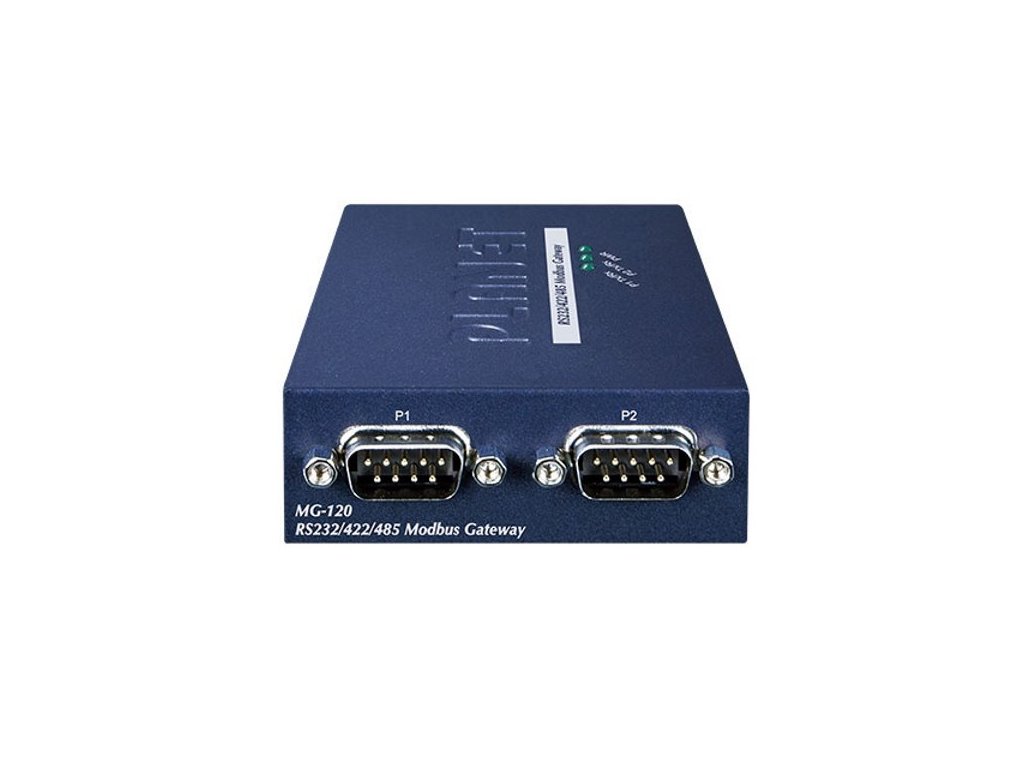

- 2 x sériový konektor DB9 (RS-232 / RS-485 / RS-422)
- 1 x RJ-45, IEEE 802.3, IEEE 802.3u, 10/100Base-TX
- Web, Telnet, VCOM Utility management, SNMP v1/v2c, SNMP Trap a UNI-NMS správa
- Utilita pro automatické vyhledání - Planet Smart Discovery
- Parita: sudá, lichá, žádná, mezera, značka
- Přenosová rychlost: 50 b/s - 921 kb/s
- Podpora protokolů: Modbus TCP, Modbus RTU, Modbus ASCII, IP, ARP, DHCP, DNS
- Pro mastera až 32 slave TCP spojení, pro slave až 32 TCP spojení
Pracovní režimy:
- RTU Master
- RTU Slave
- ASCII Master
- ASCII Slave
Zapojení signálů
- RS232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
- RS422: Tx+, Tx-, Rx+, Rx-, GND
- RS485 (4 vodiče): Tx+, Tx-, Rx+, Rx-, GND
- RS485 (2 vodiče): Data A (+), Data B (-), GND
Fyzické vlastnosti:
Porty: 1 x RJ-45 10/100Base-TX, 2 x COM (typ DB-9) sériový port (RS-232/422/485)
Podpora MODBUS: ano
Krytí: celokovová skříň

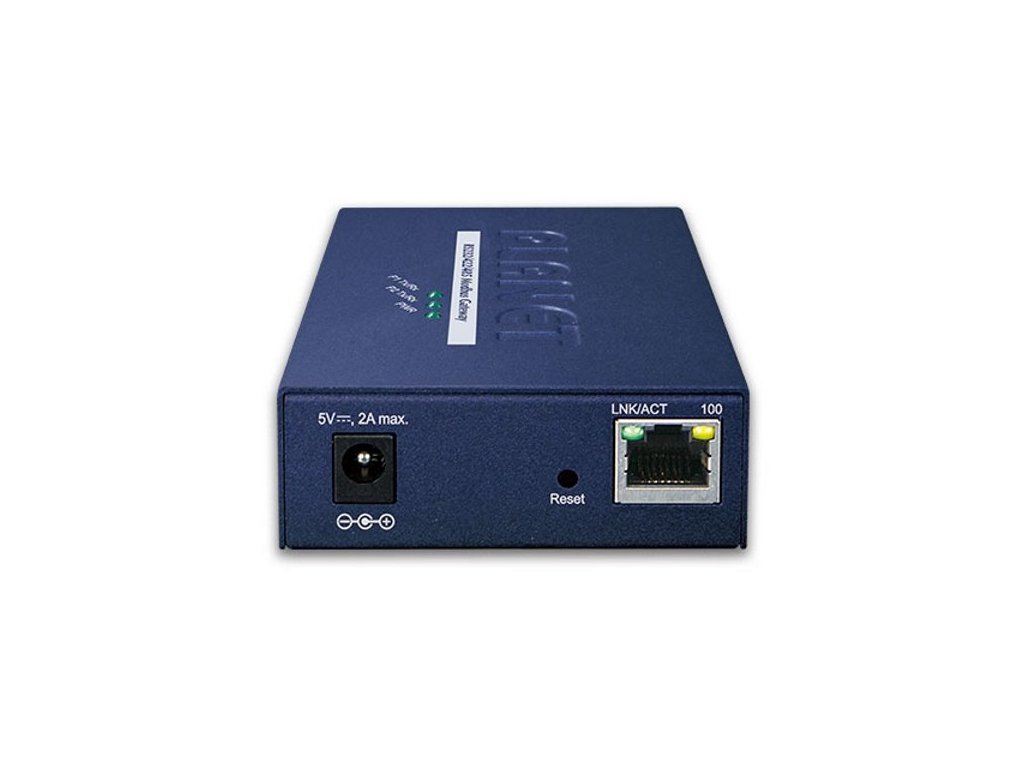

Napájení: DC 5 V (max. 2 A) externí zdroj, příkon do 5,5 W (zdroj je součástí balení)
Ochrana: ESD do 6 kV
Provozní teplota: -10 až +60 °C, vlhkost do 95 %
Rozměry: 97 x 70 x 26 mm
Hmotnost: 189 g
Uživatelský manuál
Ostatní downloadDoplňkové parametry
| Kategorie: | Síťové prvky |
|---|---|
| Záruka: | 60 |
| Hmotnost: | 0.461 kg |
| Barva: | modrá |
| Délka záruky (měsíce): | 60 |
| Gigabit LAN: | ne |
| Hmotnost (g): | 189 |
| Konverze: | LAN/sériový port |
| LAN: | ano |
| Management: | ano |
| Podpora MODBUS: | ano |
| Podpora Poe: | ne |
| Použití v exteriéru: | ne |
| Použití v interiéru: | ano |
| Provedení: | samostatně stojící |
| RJ-45 (počet): | 1 |
| Rozměry: | 97 × 70 × 26 mm |
| Rychlost portů: | 100 Mb/s |
| Výrobce: | PLANET Technology |
| Wi-Fi: | ne |
| Délka záruky IČO (měsíce): | 60 |
| Zpracováno: | Schváleno |
| LAN: | ano |
| Barva: | modrá |
| Wi-Fi: | ne |
| Rozměry: | 97 × 70 × 26 mm |
| Výrobce: | PLANET Technology |
| Konverze: | LAN/sériový port |
| Provedení: | samostatně stojící |
| Hmotnost (g): | 189 |
| Management: | ano |
| Zpracováno: | Schváleno |
| Gigabit LAN: | ne |
| Podpora PoE: | ne |
| RJ-45 (počet): | 1 |
| Podpora MODBUS: | ano |
| Rychlost portů: | 100 Mb/s |
| Délka záruky (měsíce): | 60 |
| Použití v exteriéru: | ne |
| Použití v interiéru: | ano |
| Délka záruky IČO (měsíce): | 60 |
