Planet MODBUS brána RS-422/485 na IP, 1x COM, 100Base-TX, RTU/ACSII, -10~+60°C
Kód: NETPLA2287
Související produkty
Detailní popis produktu

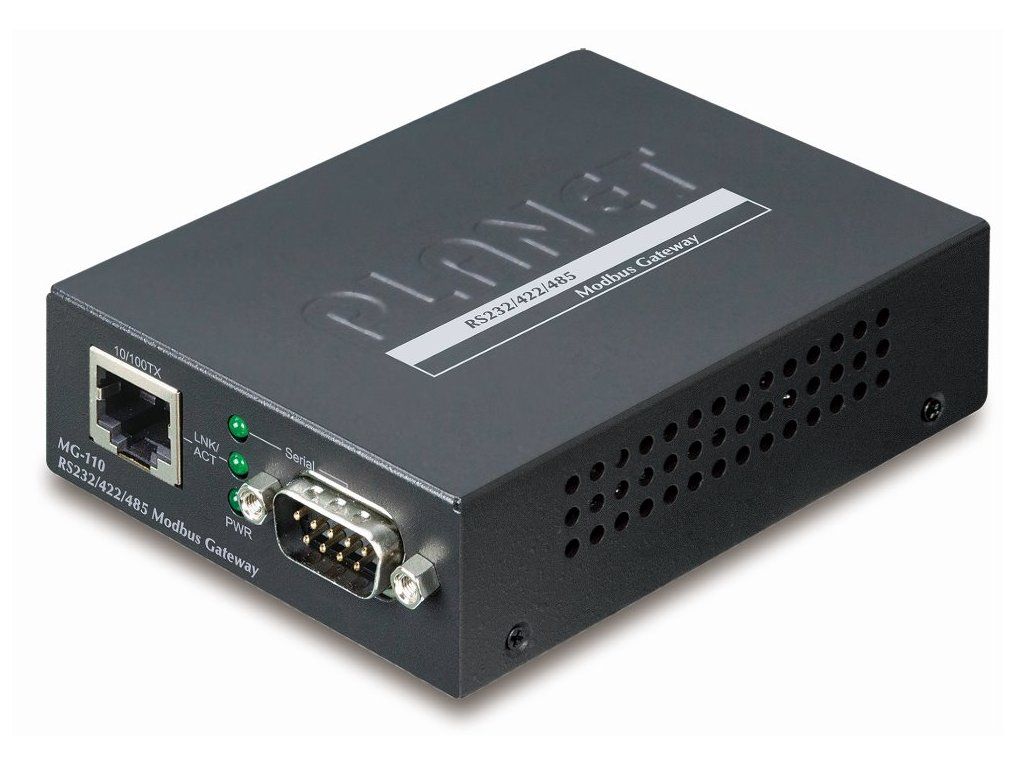

PLANET MG-110Průmyslová brána MODBUS s konverzí RS-485/422 na TCP/IP protokol. Převodník IP komunikace (LAN 10/100Mbit/s Ethernet) na sériové linky typů RS-485 a RS-422. Typ sériové komunikace je volitelný RTU/ASCII, master/slave.
Napájení 5 V DC/ max. 2 A. ESD ochrana do 6 KV, pracovní teplota -10 až +60 °C. Montáž na DIN lištu, nebo na zeď.
Přenos sériové komunikace po IP protokolu je zvláště využíván pro sběr dat, řídící automaty a ovládání kamerových systémů. Rovněž je náhradou fyzické konverze sériového protokolu do jiného přenosového média. Prakticky neomezeně prodlužuje dosah sériové komunikace.
ZÁKLADNÍ SPECIFIKACE
Vlastnosti:
- pole LED indikátorů pro diagnostiku provozu
- parita: sudá, lichá, žádná, mezera, značka
- rychlost: 50 b/s - 921 Kb/s
- pro master až 32 slave TCP spojení, pro slave až 32 master TCP spojení
Fyzické vlastnosti:

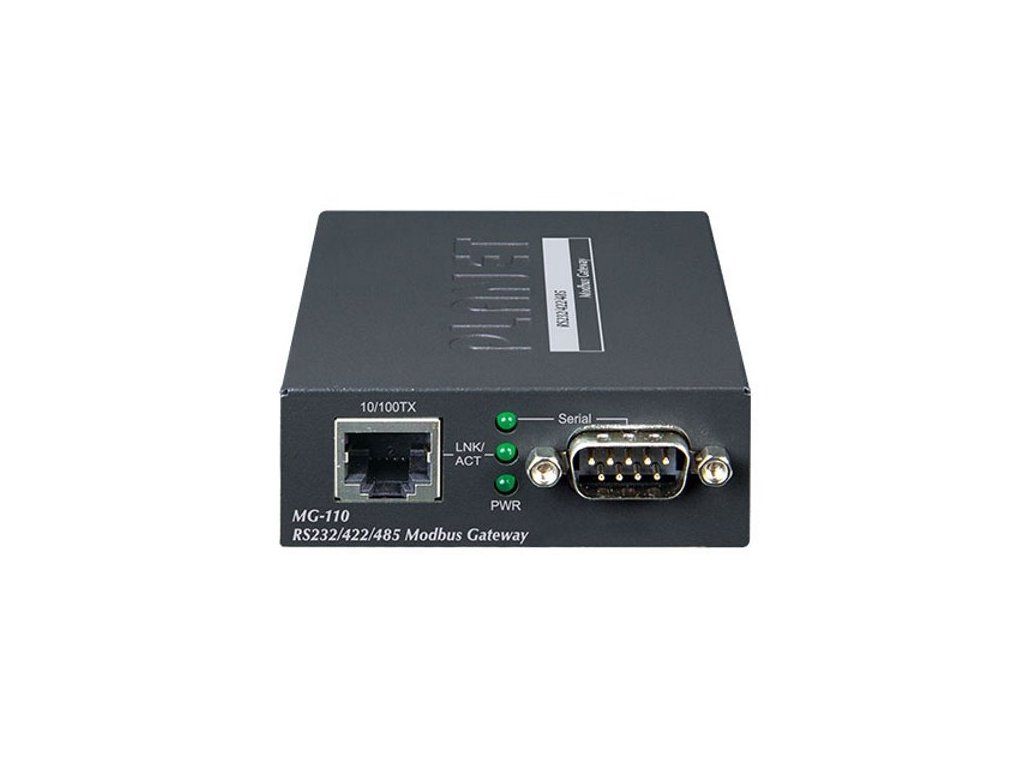

Porty: 1 x RS-422/485, 1 x RJ-45 10/100BASE-TX
Provedení: DIN lišta, na zeď

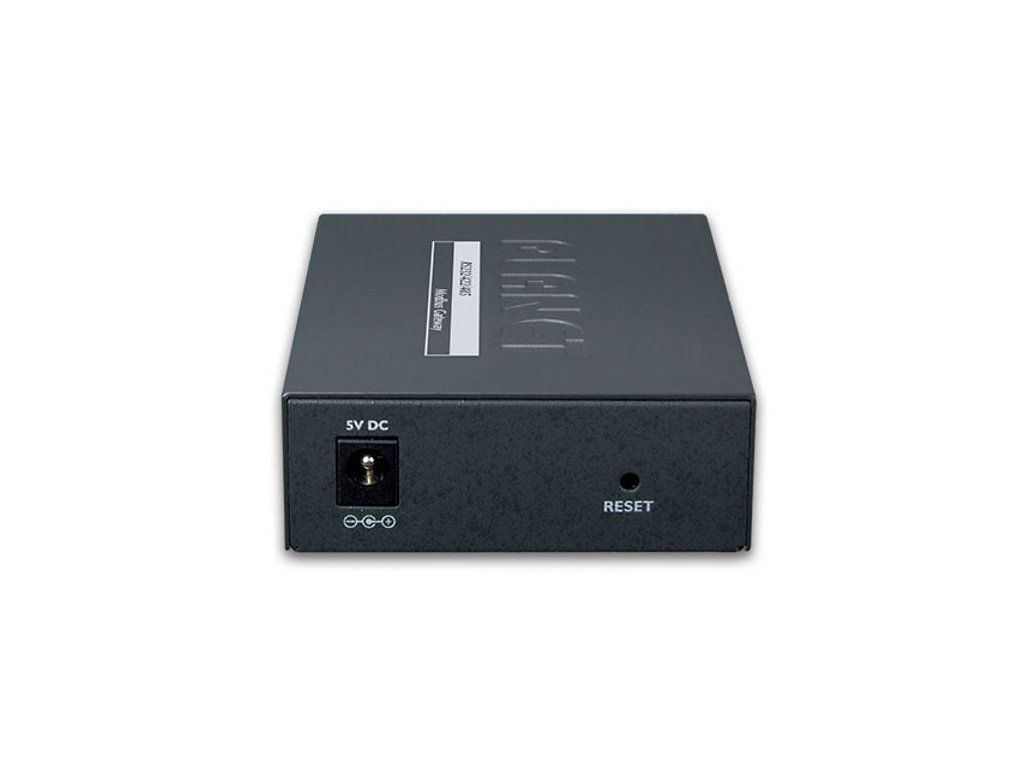

Napájení: externí zdroj 5 V DC, 2 A, příkon max. 5,5 W
Ochrana: ESD do 6 KV
Provozní teplota: -10 až 60 °C
Rozměry: 97 x 70 x 26 mm
Hmotnost: 184 g
Lze instalovat do šasi: MC-700, MC-1500, MC-1500R
Funkce administrace:
Správa: Web, Telnet, MB VCOM, SNMP v1, v2c
Verze IP protokolu: IPv4
Diagnostika: utilita pro automatické vyhledávání Planet Smart Discovery
Operační režim: RTU master, RTU slave, ASCII master, ASCII slave
Zapojení signálů
- RS232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
- RS422: Tx+, Tx-, Rx+, Rx-, GND
- 4-drát RS485: Tx+, Tx-, Rx+, Rx-, GND
- 2-drát RS485: Data A (+), Data B (-), GND
ManuálDoplňkové parametry
| Kategorie: | Síťové prvky |
|---|---|
| Záruka: | 60 |
| Hmotnost: | 0.443 kg |
| Barva: | černá |
| Délka záruky (měsíce): | 60 |
| Gigabit LAN: | ne |
| Hmotnost (g): | 184 |
| Konverze: | LAN/sériový port |
| LAN: | ano |
| Management: | ano |
| Podpora Poe: | ne |
| Použití v exteriéru: | ne |
| Použití v interiéru: | ano |
| Provedení: | DIN lišta |
| RJ-45 (počet): | 1 |
| Rozměry: | 97 × 70 × 26 mm |
| Rychlost portů: | 100 Mb/s |
| Výrobce: | PLANET Technology |
| Wi-Fi: | ne |
| Délka záruky IČO (měsíce): | 60 |
| Zpracováno: | Schváleno |
| LAN: | ano |
| Barva: | černá |
| Wi-Fi: | ne |
| Rozměry: | 97 × 70 × 26 mm |
| Výrobce: | PLANET Technology |
| Konverze: | LAN/sériový port |
| Provedení: | DIN lišta |
| Hmotnost (g): | 184 |
| Management: | ano |
| Zpracováno: | Schváleno |
| Gigabit LAN: | ne |
| Podpora PoE: | ne |
| RJ-45 (počet): | 1 |
| Rychlost portů: | 100 Mb/s |
| Délka záruky (měsíce): | 60 |
| Použití v exteriéru: | ne |
| Použití v interiéru: | ano |
| Délka záruky IČO (měsíce): | 60 |
