Solarmi OPVP14-2 63A pojistkový odpínač pro fotovoltaiku, DC odpojovač
Kód: ELEGWL0013
Související produkty
Detailní popis produktu

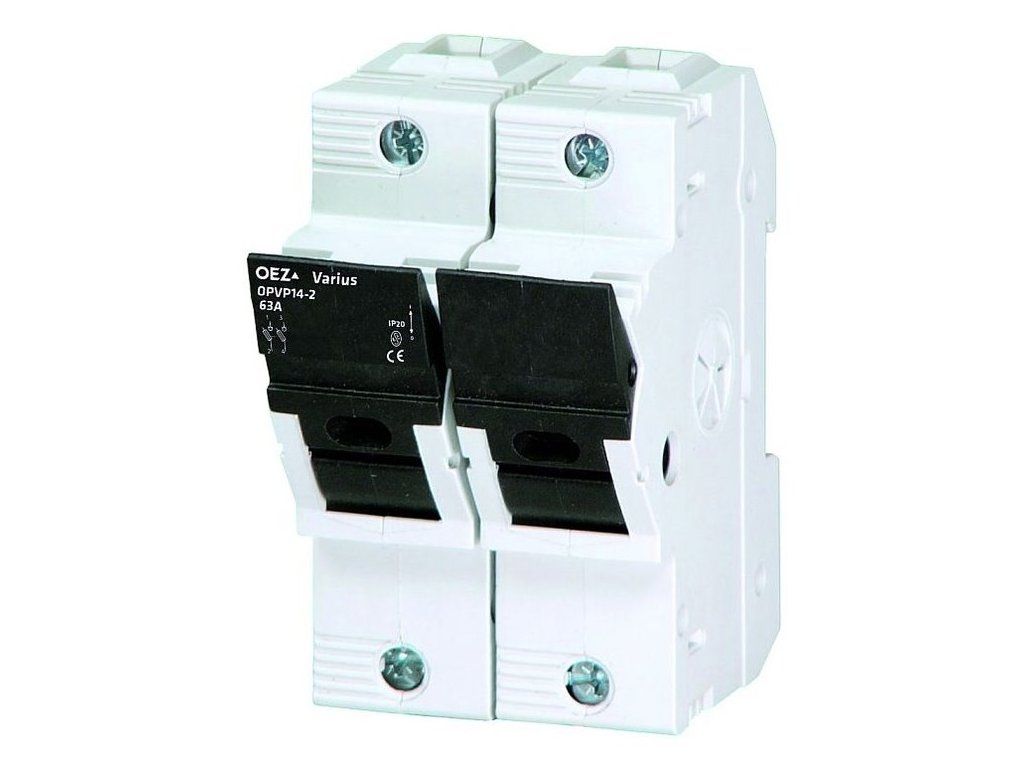

Xtend Solarmi pojistkový odpínač OPVP14-2 63 APojistkový odpínač a zároveň pojistkový držák, který je určený pro dvě válcové pojistky (jištění polovodičů) velikosti 14 x 51 mm typu PV514 a pro dvě výkonové pojistkové vložky PV14 do 63 A (gG, aM).
Tento pojistkový odpínač je vhodný zejména pro fotovoltaické aplikace a systémy. Dvojpólové provedení pro kladnou i zápornou větev fotovoltaických panelů. Odpínač umožňuje odpojit DC přívod od FV panelů i pod zatížením, neboť obsahuje zhášecí komoru případného el. oblouku. Umožňuje bezpečně odpínat jmenovité proudy a nadproudy. Splňuje podmínky pro bezpečné odpojení. Zároveň slouží jako jištění kladné i záporné DC větve před přetížením (nadproudem, zkratem).
- Odpínače jsou určeny pro válcové pojistkové vložky (pojistky).
- Umožňují bezpečně odpínat jmenovité proudy a nadproudy. Splňují podmínky pro bezpečné odpojení.
- Opačné připojení je přípustné a nemá vliv na technické parametry ani na bezpečnost obsluhy.
- Stav pojistkových vložek lze také signalizovat pomocí elektronické signalizace MD-M3.
- Možnost propojení propojovacími lištami.
- Možnost použití adaptéru na přípojnice s roztečí 60 mm GA-xxx u OPVP10 a OPVP14.
- Pojistkové odpínače OPVP14 lze v uzavřeném stavu zaplombovat.
- Přístroje jsou řešeny jako modulární a pro výřez v rozváděči 45 mm.
- Montáž na U lištu typu TH35 dle ČSN EN 60715 nebo na desku (doporučena ocelová lišta).
ZÁKLADNÍ SPECIFIKACE
Počet pólů: 2
Jmenovitý pracovní proud Ie: 63 A
Jmenovité pracovní napětí Ue: AC 690 V / DC 440 V
Jmenovité izolační napětí Ui: AC 800 V
Velikost pojistkové vložky: 14 x 51 mm
Charakteristika pojistkové vložky: gG, aM, gR, aR
Společně spínaný neutrální vodič: ne
Kategorie užití při AC 400 V: AC-21B
Kategorie užití při DC 250 V: DC-21B
Hmotnost: 202 g
Doplňkové parametry
| Kategorie: | Pojistky a jističe |
|---|---|
| Záruka: | 26 |
| Hmotnost: | 0.2 kg |
| Délka záruky (měsíce): | 26 |

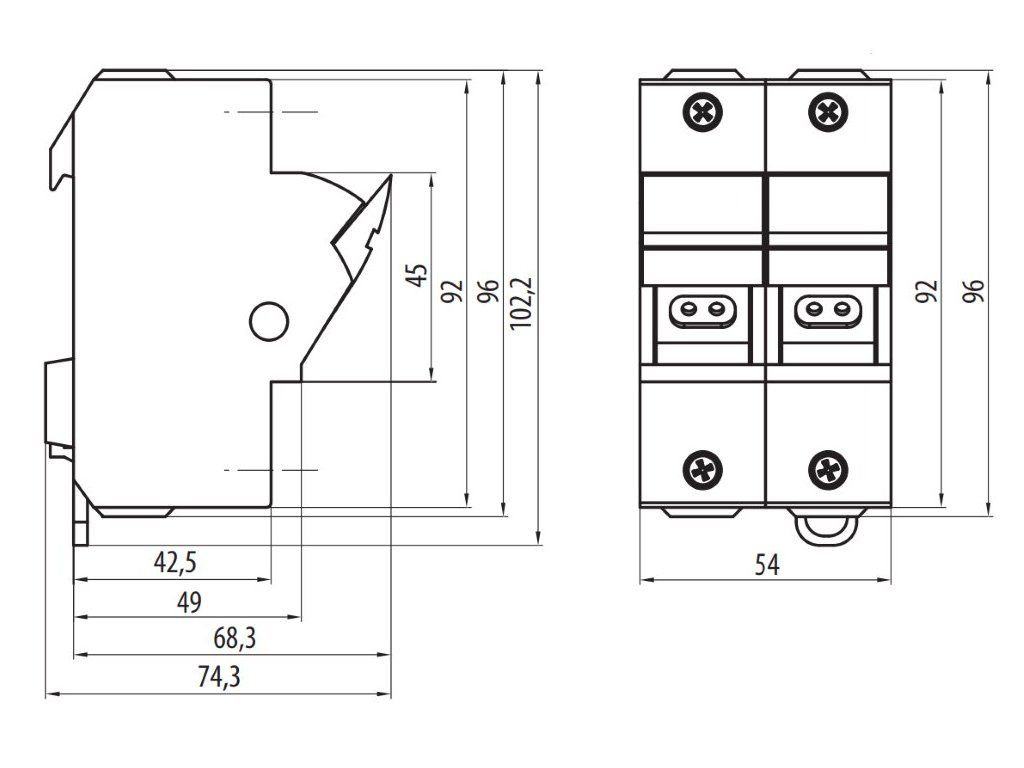

| Hloubka (mm): | 74,3 |
| Hmotnost (kg): | 0,202 |
| Jmenovité napětí (V): | 690;440 |
| Provozní teplota max. (°C): | 55 |
| Provozní teplota min. (°C): | -25 |
| Stupeň krytí: | IP20 |
| Šířka (mm): | 54 |
| Výrobce: | Xtend Solarmi |
| Výška (mm): | 96 |
| Délka záruky IČO (měsíce): | 26 |
| Zpracováno: | Schváleno |
| Výrobce: | Xtend Solarmi |
| Šířka (mm): | 54 |
| Výška (mm): | 96 |
| Hloubka (mm): | 74,3 |
| Zpracováno: | Schváleno |
| Hmotnost (kg): | 0,202 |
| Stupeň krytí: | IP20 |
| Jmenovité napětí (V): | 690;440 |
| Délka záruky (měsíce): | 26 |
| Provozní teplota max. (°C): | 55 |
| Provozní teplota min. (°C): | -25 |
| Délka záruky IČO (měsíce): | 26 |
