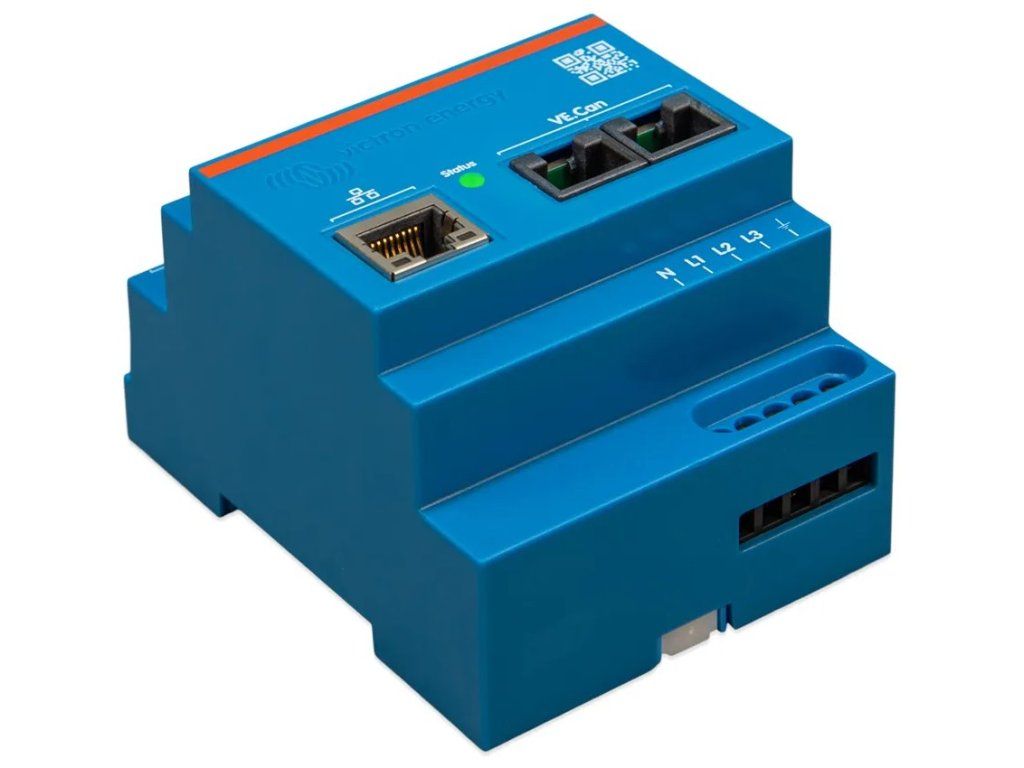

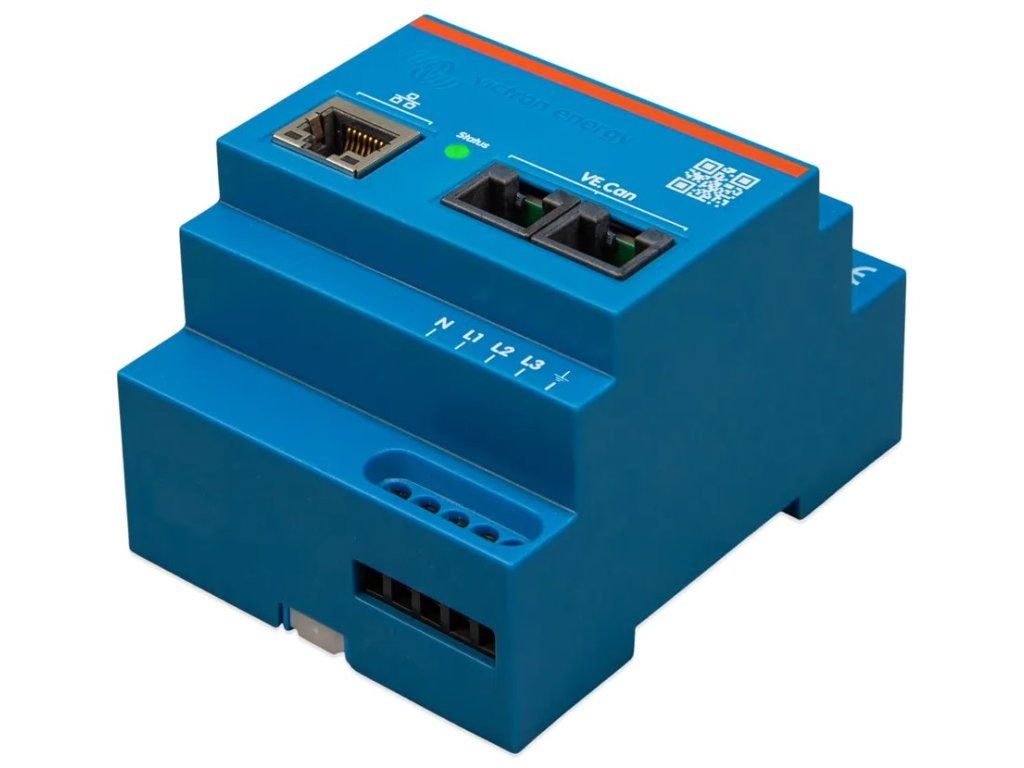

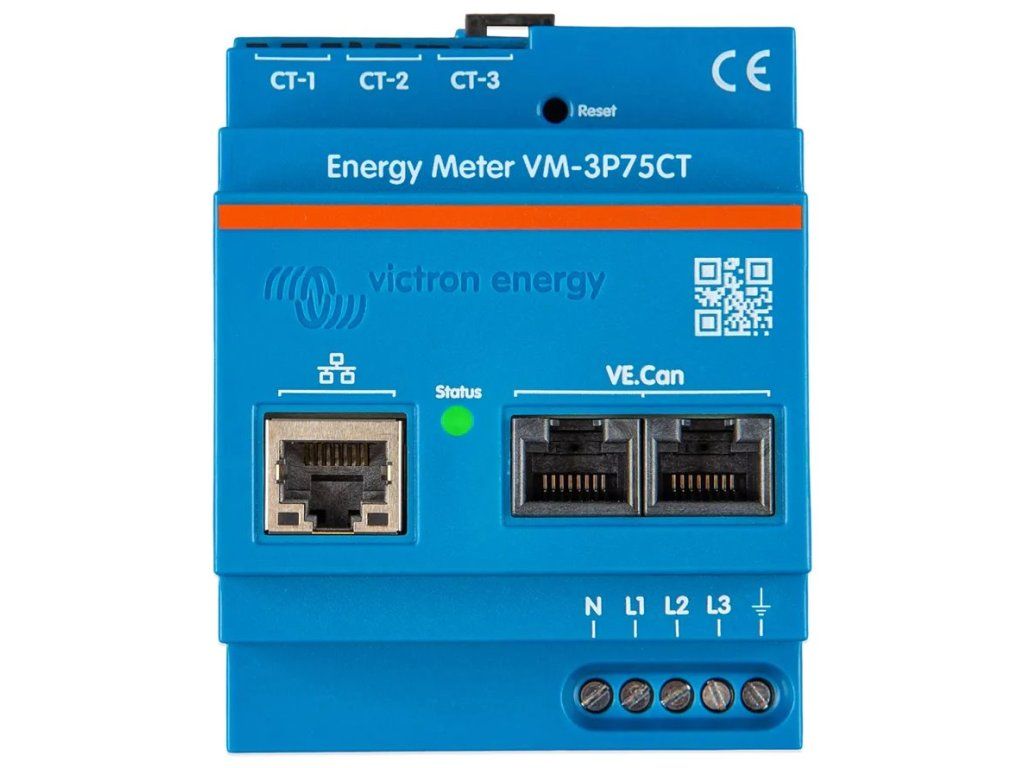

Victron Energy meter VM-3P75CT, ethernet, VE.Can, 1F/3F
Kód: SOPVIC0007
Související produkty
Detailní popis produktu
Victron Energy meter VM-3P75CTMěřič VM-3P75CT je navržen pro měření výkonu a energie v jednofázových a třífázových systémech pro skladování energie (ESS), nebo pro měření výkonu střídače fotovoltaického systému, generátoru střídavého proudu či hybridního střídače. Obsahuje integrované Ethernetové a VE.Can porty pro připojení k GX zařízením, a díky proudovým čidlům umožňuje snadnou a rychlou instalaci bez potřeby úprav stávající elektroinstalace. Elektroměr je plně funkční ihned po vybalení (Plug and Play) a slouží jako síťový měřič pro většinu systémů. Provedení konfigurace (pomocí VictronConnect) je nezbytné pouze v případě změny role (Grid Meter, PV Inverter, AC Genset nebo AC Load Meter) a ruční nastavení IP adresy. Informace lze zobrazit na GX zařízeních, jako jsou Cerbo GX nebo Ekrano GX, a rovněž v aplikaci VictronConnect a na portálu VRM.
- Měření až 80 A na jednu fázi (dimenzováno na 75 A)
- Komunikace Modbus/UDP přes Ethernet
- Proudová čidla s děleným jádrem pro jednoduchou instalaci bez nutnosti upravovat stávající kabeláž
- Využívá metodu registrace vektorů, kde jsou vektory každé fáze (L1, L2 a L3) sečteny
Měřič je v zařízení GX (jako je Cerbo GX nebo Ekrano GX) možné nakonfigurovat pro čtyři různé role:
- Jako síťový měřič a jako řídící vstup pro systém skladování energie (ESS)
- Pro měření výkonu fotovoltaického měniče
- Pro měření výkonu generátoru střídavého proudu
- Jako AC měřič pro měření vyhrazeného AC zátěžového obvodu
Měřič poskytuje dvě možnosti připojení k GX zařízení:
- Kabelové ethernetové připojení k místní síti prostřednictvím vestavěného ethernetového portu
- Kabelové připojení VE.Can přes integrovaný port VE.Can přímo k zařízení GX
ZÁKLADNÍ SPECIFIKACE
Rozsah vstupního napětí L-N: AC 85–265 V
Rozsah vstupního napětí L-L: AC 150–460 V
Jmenovitý proud: 75 A
Rozhraní: 2× VE.Can, 1× RJ-45
Stupeň krytí: IP20
Provozní teplota: -25 až +55 °C
Hmotnost: 370 g
Rozměry: 90 × 71 × 59 mm
Měřiče používají odlišný způsob výpočtu celkové spotřebované a dodané energie:
- U řady ETXXX se odebraná a dodaná energie počítá v každé fázi samostatně a pak je použit součet těchto hodnot. Vhodný je tedy pro fázové měření.
- U řady VM-3P75CT, EM24, EM3XX, EM5XX se odebraná a dodaná energie počítá jako celkový výkon, přičemž čisté diferenciální hodnoty z každé fáze se navzájem ruší. Vhodný je tedy pro součtové měření.
Doplňkové parametry
| Záruka: | 60 |
|---|---|
| Hmotnost: | 0.38 kg |
| Délka záruky (měsíce): | 60 |
| Frekvence napětí (Hz): | 50/60 |
| Hloubka (mm): | 59 |
| Hmotnost (kg): | 0,37 |
| Konektor: | VE.Can, RJ-45, svorkovnice |
| Max. vstupní proud (A): | 75 |
| Provozní teplota max. (°C): | 55 |
| Provozní teplota min. (°C): | -25 |
| Rozměry: | 90 × 71 × 59 mm |
| Šířka (mm): | 71 |
| Vstupní napětí (V): | 150 - 460 (AC);85 - 265 (AC) |
| Výrobce: | VICTRON |
| Výška (mm): | 90 |
| Délka záruky IČO (měsíce): | 60 |
| Zpracováno: | Schváleno |
| Rozměry: | 90 × 71 × 59 mm |
| Výrobce: | VICTRON |
| Konektor: | VE.Can, RJ-45, svorkovnice |
| Šířka (mm): | 71 |
| Výška (mm): | 90 |
| Hloubka (mm): | 59 |
| Zpracováno: | Schváleno |
| Hmotnost (kg): | 0,37 |
| Vstupní napětí (V): | 150 - 460 (AC);85 - 265 (AC) |
| Délka záruky (měsíce): | 60 |
| Frekvence napětí (Hz): | 50/60 |
| Max. vstupní proud (A): | 75 |
| Provozní teplota max. (°C): | 55 |
| Provozní teplota min. (°C): | -25 |
| Délka záruky IČO (měsíce): | 60 |
