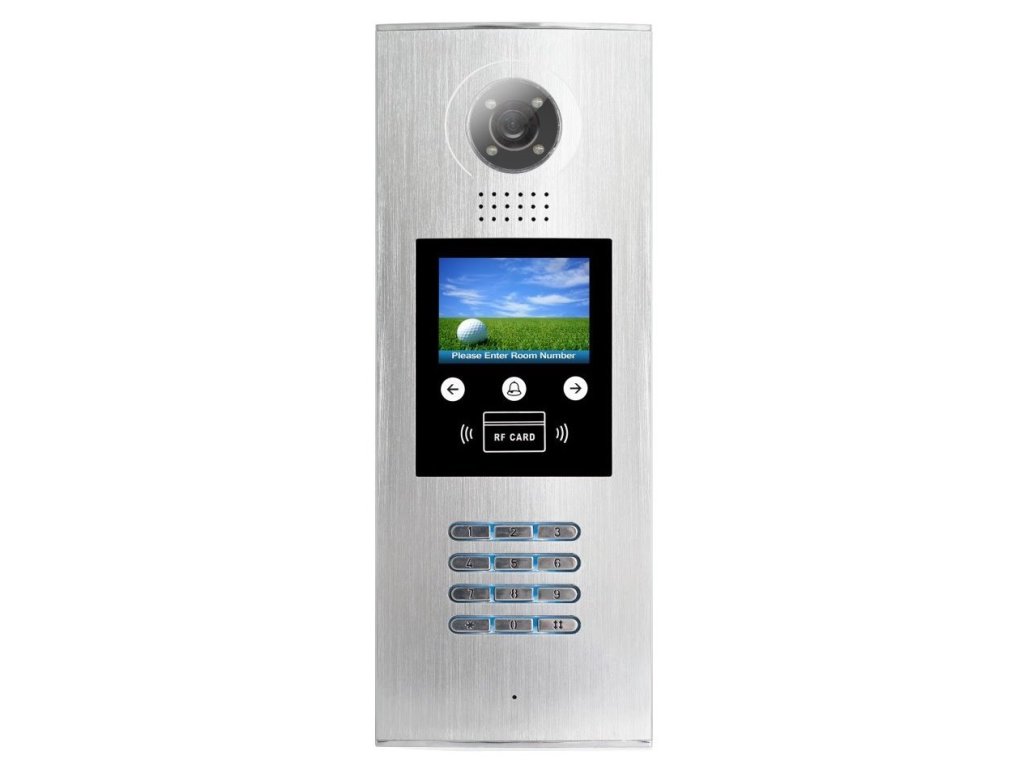

XtendLan Dveřní stanice 2-drát D2/ číselník/ zápustná montáž/ RFID 125kHz/ LCD menu

Detailní popis produktu

Dveřní stanice pro multi-účastnické systémy dvoudrátového systému. Barevná kamera, CCD 1/3", podsvícený LCD displej volby bytu/pokoje. Tlačítkový číselný panel. Pro návštěvníka může být menu česky. Pro zapuštěnou montáž, součástí balení je nerezový hliníkový kryt se stříškou. Vestavěná bezdotyková čtečka ID karet, paměť na 320 ID karet. Management karet přímo z ovládání telefonu, nebo vzdáleně z počítače.
Podpora BDU jednotky v režimech gateway a router.

Držitelé ID karty si odemykají přiložením karty na vzdálenost cca 3 cm od domovního monitoru. Čtení je bezdotykové. Čtecí místo je proti displeji.

ZÁKLADNÍ SPECIFIKACE

Kamera: 1/3", CCD, barevná, možnost změny úhlu kamery
Displej: LCD, barevný, 128 x 128 px
Klávesnice: numerická
Reproduktor: ano
RFID čtečka: 125 KHz, paměť pro max. 320 karet
Připojení: na sběrnici pomocí kroucené dvoulinky
Ovládání zámku: kontakty NC/NO
Napájení: 24 V DC, z injektoru DPA-D2A, napájení společné pro celý systém
Odběr: 9 W při aktivitě, 3 W při nečinnosti
Montáž: zapuštěná, součástí balení je nerezový hliníkový kryt se stříškou
Rozměry výseku: 350 x 128 x 46 mm

Co vidí návštěvník na displeji:

• návštěvník může listovat jmenným seznamem (obsahuje vždy číslo bytu/poje a uživatelem zadaný text), počet jmen na jednu zobrazenou stránku je 8, listování pomocí tlačítek.
• pro návštěvníka se po 4 sekundách střídá obrázek s instrukcemi použití zvonku
• typicky je zde:

a) jak volat účastníka (např. zadejte 4místné číslo)
b) jak volat na vrátnici (např. zadejte 0000)
c) jak vyhledávat v jmenném seznamu (např. stiskněte 9#)
d) jak si odemknete dveře (např. zadejte kód a stiskněte #)

Jak instalovat:

• dveřní stanice/telefon se připojuje na domovní systém prostřednictvím injektoru DPA-D2A k 2drátovému vedení bez polarity.
• jmenný seznam lze nahrát pomocí softwaru DT-Config (musí být speciální verze pro DPC-D218ID)
• standardní stránka obsahuje popis s instrukcemi (jak bylo popsáno výše) a pro základní instalaci jej není třeba měnit. V případě, že se programuje přes programátor, tak lze i pohodlně nahrát celý jmenný seznam. A to i pomocí importu/exportu textového souboru. Programovací aplikace je pro Windows, připojení dveřní stanice je možné pomocí programovacího konvertoru na portu RS-232.

Ovládané a nastavované funkce:

• číselné odemykací kódy nebo pomocí ID čtečky
• možnost zamezení hádání hesla (3 pokusy, pak na 3 minuty blokace zámku)
• management ID karet - uživatel znalý programovacího hesla může registrovat ID karty do systému
• debug režim pro komunikaci až 5 monitorů, odhalování závad
• veškeré nastavení lze provádět pomocí softwaru DT config (viz katalogová položka DPA-D2-CONF)

Komunikace je pouze jednokanálová. Systém inteligentně přepíná mezi dveřníkem a monitorem. Problém může nastat v hlučných prostorách jako jsou školky a nebo poblíž hlučné komunikace. Pro použití ve školkách doporučujeme použít monitor se sluchátkem nebo IP systém Dahua.

Systém není vhodný pro velmi frekventovaná místa, kde je více dveřních stanic v jednom D2 systému. Pokud opakovaně více lidí zvoní na více dveřních stanic současně, tak může dojít k zamrznutí systému. Problém není např. u běžných činžovních domů s dvěma vchody, ale problematické jsou zejména školky.
