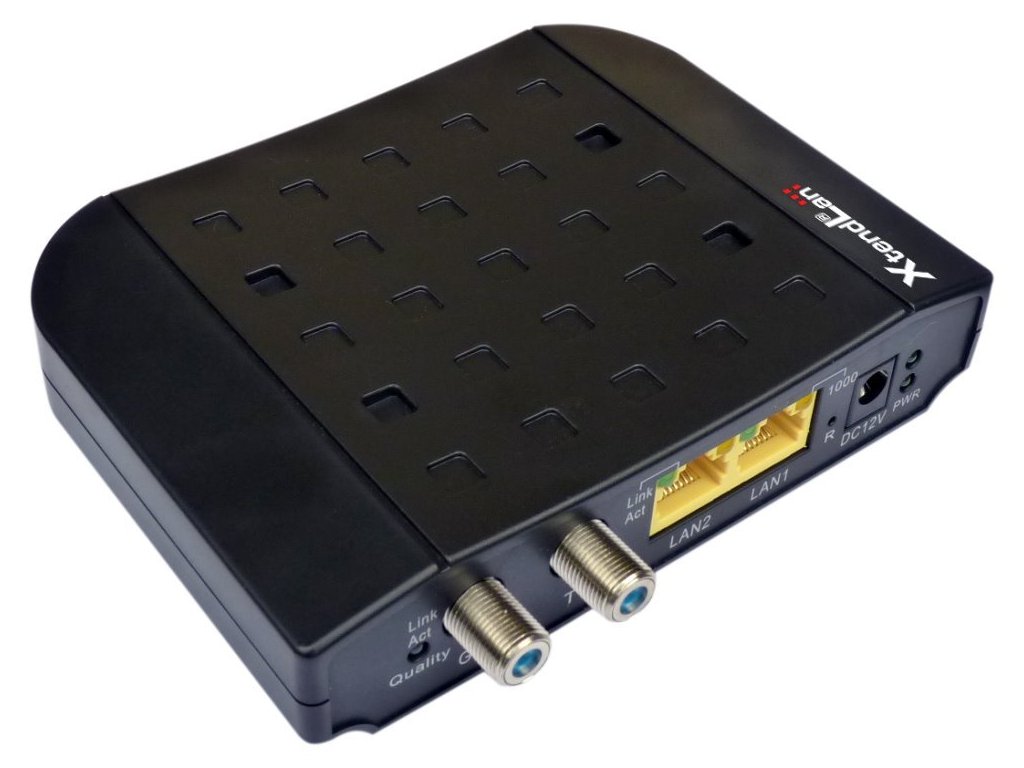

XtendLan G.hn slave, EoC 1Gbps, 2x 1Gbps LAN

Detailní popis produktu

Ethernet bridge standardu G.hn pro koaxiální rozvody, Slave jednotka, signálová rychlost až 2 Gbps, více zařízení na společném koaxiálním vodiči, koexistuje s DVB-T/T2, určeno zvláště pro rozvody STA.

Jednoduše použitelné zařízení pro zapojení budovy k internetu po společném koaxiálním rozvodu. Umožňuje komunikaci mnoha jednotek po jediném koaxiálním vedení. Je určen pro vybudování rychlé Gigabitové Ethernetové sítě po koaxiálním rozvodu v budově, typicky na společné domovní televizní anténě. Jednotka koexistuje s DVB-T/T2 signálem a nemá vliv na jeho příjem. Zařízení pro svou činnost potřebuje Master jednotku.

Zprovoznění sítě spočívá v instalaci Master jednotky mezi anténní zesilovač a společný anténní rozvod. V jednotlivých bytech či pokojích je následně mezi stávající televizor nebo STB DVB-T2 vložena Slave jednotka. Zařízení se propojí běžným koaxiálním kabelem.

Hlavními přednostmi řešení je velká přenosová kapacita přesahující 1,2 Gbit agregované propustnosti, upravitelný kmitočtový rozsah v pásmu 2-200 MHz a zvládne útlumy trasy přesahující 70 dB. Pro ISP pak přidává bonusy v podobě podpory DHCP Option 82 a VLAN 802.1Q až do úrovně koncových uzlů, napájení master jednotky prostřednictvím PoE 802.3af.

Přednosti

• Současný provoz s DVB-T/T2
• Nosné kmitočty využívány adaptivně, OFDM
• Vestavěná podpora pro QoS priorizaci
• Zařízení přenáší jakýkoliv Ethernet provoz a je nezávislé na síťovém protokolu
• Podpora VLAN 802.1Q, IGMP, priorizace 802.1p, řízení pásma/shaper, DHCP Option 82 a DHCP Snooping
• Porty konektorů F jsou vzájemně propojeny (horní propustnost 216 MHz), propojení je funkční i při odpojeném napájení nebo při závadě zařízení
• Volitelný pracovní kmitočtový rozsah 2-200 MHz

Vlastnosti:

• Při útlumech koaxiální trasy do 40 dB dosahuje rychlostí nad 900 Mbps (reálného TCP/IP provozu)
• Pracuje do útlumu až 70 dB s rychlostmi nad 100 Mbps (reálného TCP/IP provozu)
• Agregovaný výkon pro obousměrný simultánní TCP/IP provoz mnoha jednotek na společném kabelu přesahuje 1,2 Gbps
• Nastavitelný frekvenční profil, je možné vytvořit jakýkoliv frekvenční profil v němž jednotka obsadí alespoň 48 MHz pásma, to dovoluje její koexistenci s mnoha technologiemi na jediném kabelu
• Management zařízení prováděn na master jednotce
• Podpora multicastu, IGMP
• Přenosové statistiky
• Upgrade, vzdálený reboot, import/export konfiguračních souborů
• Slave jednotky jsou vzájemně komunikačně izolovány (MDU režim)
• Statistické informace ke každé jednotce, útlum, SNR, RX/TX statistika
• Nastavení přenosového pásma upload/download pro každý LAN port slave zařízení, možnost nastavení úhrnného přenosového limitu na celé slave zařízení
• Nastavení individuálních VLAN 802.1Q a priorizace
• Vzdálený upgrade slave jednotek, vzdálený reboot jednotek
• Možnost používání výchozího profilu pro rychlé nastavení slave jednotek
• Ovládání klientských jednotek znemožňující manipulaci na straně koncového uživatele

ZÁKLADNÍ SPECIFIKACE

Rozhraní: 2x 1000 Mbps RJ-45, 2x konektor F (female)
Signálová rychlost: až 2000 Mbps
Pracovní pásmo: 2-200 MHz, kmitočet je volitelný a pro funkčnost stačí minimální pásmo 48 MHz, vysílací výkon do 5 dBm
Přenosový standard: G.hn, dle ITU G.9960, šifrovaná komunikace AES128
Přenosový dosah: omezeno útlumem vedení, např. pro kabel typu RG6 je max. dosah 1,5 km
Napájení: DC 12 V z externího adaptéru (konektor 5,5/2,1 mm), příkon do 4 W
Součástí balení: napájecí adapter AC/DC 230V/12V, 90 cm koaxiální kabel F female na F female, 1 m patch kabel Cat5e RJ-45
Rozměry: 130 x 95 x 32 mm
Pracovní teplota: 0 až +50 °C

Schéma zapojení:
