XtendLan Odbočovač pro EoC 7-65MHz,dovoluje sloučení/oddělení datového pásma, s přenosem napětí do 60V
Kód: NETXTE2273![Garance doručení](https://cdn.myshoptet.com/usr/www.kamerovysvet.cz/user/banners/garance-doruceni.png?65c16bbc)
![Nová akce každý týden](https://cdn.myshoptet.com/usr/www.kamerovysvet.cz/user/banners/pravideln___akce.png?65c16bc8)
![Rychlé doručení](https://cdn.myshoptet.com/usr/www.kamerovysvet.cz/user/banners/rychle_doru__eni.png?65c16bd1)
![Doručení PPL](https://cdn.myshoptet.com/usr/www.kamerovysvet.cz/user/banners/doru__en___ppl.png?65c16c02)
![Specialista na bezpečnostní technologie](https://cdn.myshoptet.com/usr/www.kamerovysvet.cz/user/banners/bezpecna-tegnologie.png?65c16bdc)
![Velké skladové zásoby](https://cdn.myshoptet.com/usr/www.kamerovysvet.cz/user/banners/skladove-zasoby.png?65c16bec)
Detailní popis produktu

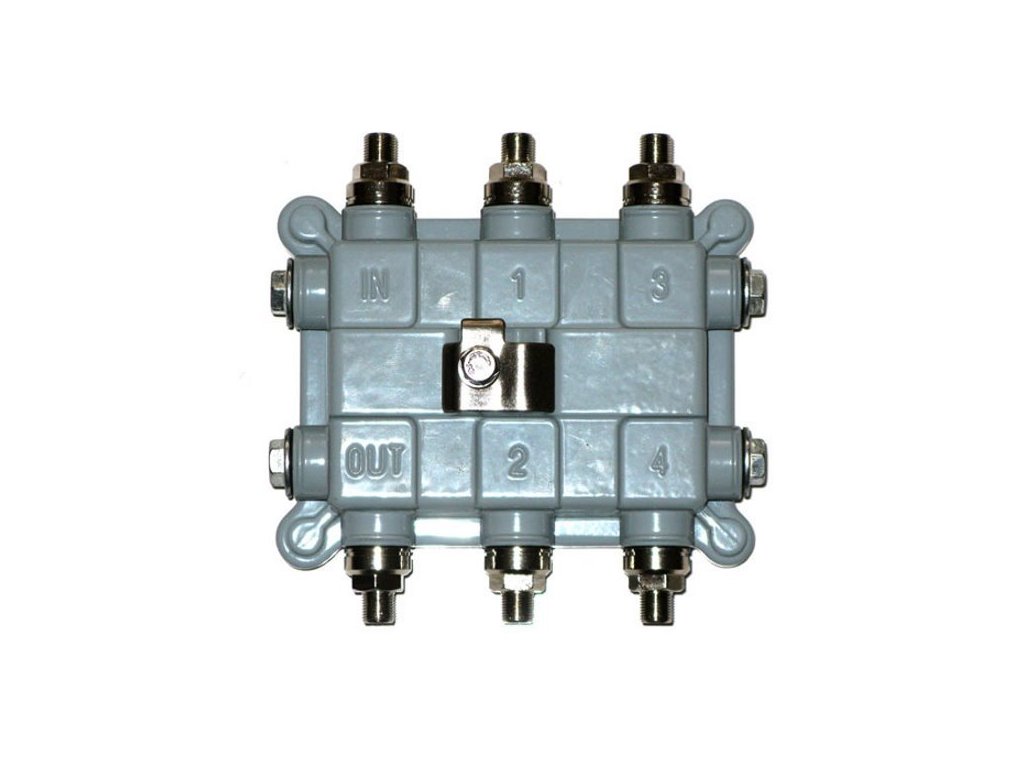

XtendLan XL-PB-ASPL4EOdbočovač/slučovač/bridge pro EoC systém v pásmu 7-65 MHz. Slouží pro situace kdy je třeba signál již obsahující EoC komunikaci zesílit linkovým zesilovačem nebo je nutné injektovat napětí do vedení nebo chceme datový signál do dvou nezávislých větví. Přenáší i napětí AC do 60 V. Vodotěsný, konektory F female, 6 portů.
Odbočovač je pasivní součástka, kterou v běžných EoC instalacích není nutné použít. Pokud můžete instalovat EoC master mezi anténní zesilovač a zbytek STA rozvodu není její užití nutné.
Pokud však máte rozvod využívající napájení AC nízké napětí injektované do vedení nebo potřebujete EoC+TV signál přenést na delší trase či umístění EoC jednotek je výhodné učinit jinde, než na hlavním vedení pak součástku potřebujete.
a) Užití pro zesílení přijímaného TV signálu:
Za běžných okolností signál, který prošel master EoC jednotkou nelze zesilovat, jelikož chybějící zpětná cesta nebo i jen zkreslení na zesilovači znemožňují datovou komunikaci. Odbočovač v tomto případě dovolí oddělení datové složky, zesílení TV složky běžným zesilovačem a opětovné sloučení.
Zapojení je v tomto případě:
1. port - vstup který může obsahovat TV+Data+60 V AC
2. port - výstup směrem k zesilovači, obsahuje TV+60 V AC
3. port - vstup od zesilovače TV+60 V AC, TV je již po zesílení
4. port - výstup který obsahuje TV+Data+60 V AC
Pozn. napětí do 60 V AC není pro práci odbočovače potřebné, jde o pasivní součástku. 60 V AC slouží pro napájení následných prvků, např. linkového zesilovače.
b) Užití pro injektáž datového signálu do až dvou větví rozvodu.
Dovoluje fyzicky umístit EoC master nebo slave jednotku mimo průběžné vedení TV signálu. Provádí sloučení signálu od EoC zařízení s TV a případným napájecím signálem v koaxiálním vedení. Sloučení provádí do dvou nezávislých TV větví.
Zapojení je v tomto případě:
1. port - výstup obsahující TV+Data+60 V AC
2. port - vstup předpokládá na vstupu TV+60 V AC
3. port - vstup předpokládá na vstupu TV+60 V AC
4. port - výstup obsahující TV+Data+60 V AC
Cable IN port - připojení EoC zařízení
60 V OUT port - pomocný výstupní port obsahující napětí AC, lze jej s výhodou užít pro napájení připojených zařízení.
První větev tvoří port 1. a 2., druhou větev tvoří port 3. a 4.
Poznamenejme, že není nutné použít obě větve. V případě nepoužití některé větve doporučujeme tuto terminovat 75 Ohm.
Poznámka:
TV signálem rozumíme 40-860 MHz pásmo, jednosměrný signál.
Data signálem rozumíme komunikaci pásmu 7-65 MHz, obousměrnou.
