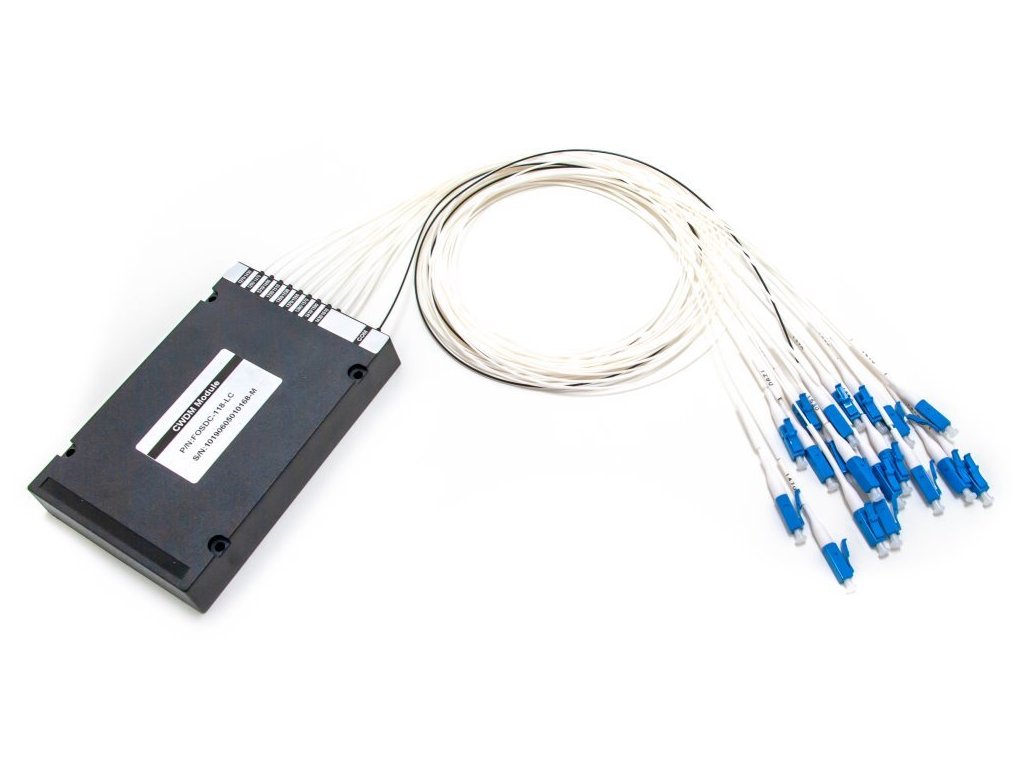

XtendLan Optický rozbarvovač (MUX/DEMUX) pro CWDM 1:18 1270-1610nm, LC konektory

Detailní popis produktu

Optický rozbočovač/rozbarvovač 1:18 pro CWDM, singlemode, konektorovaný LC konektory s broušením /UPC. Rozbočuje 1260-1610 nm s krokem 20 nm. Výstupy jsou vzájemně izolovány a je zabráněno vzájemnému pronikání nepatřičných vlnových délek mezi výstupy. Kanálová izolace min. 30 dB.

Rozbočovače CWDM jsou nejčastěji používány pro sloučení více vlnových délek v celém používaném pásmu. Rovněž jsou základní komponentou v řadě jiných optických sestav, např. interlieveru.
Při požadavku na instalaci v 19" rozbočovači zvolte typ adaptérů a skříň. Nejčastěji je volena 1U 19" skříň s adaptéry typu duplexní LC-LC. Viz. doporučené doplňky.

Modul rozbočovače je vyroben s vlákny v trubičce 0,9 mm pro intenzivní instalaci v rozvaděčích. Doporučujeme jeho instalaci v ochranném krytu (libovolném) neboť riziko zlomení vlákna při manipulacích v rozvaděčích je vysoké.
Pokud požadujete modul k volné instalaci objednejte si modul s vývody v izolaci 2, nebo 3 mm.

ZÁKLADNÍ SPECIFIKACE

Kanály: 1260 - 1610 nm
Krok kanálů: 20 nm
Útlum vložením: 2 dB
Rovnoměrnost útlumu ve specifikovaných pásmech: 0,5 dB
Izolace sousedních kanálů: min. 30 dB
Izolace nesousedních kanálů: min. 40 dB
Směrovost: 45 dB
Polarizačně závislý útlum: 0,1 dB
Odraz: méně než 50 dB
Rozměry modulu: 100 x 80 x 10 mm
