XtendLan OTDRHD-24, ruční OTDR, 1310/1550nm, 24/24dB, do 120km, VFL 650nm, barevný displej, RS-232/USB

Detailní popis produktu

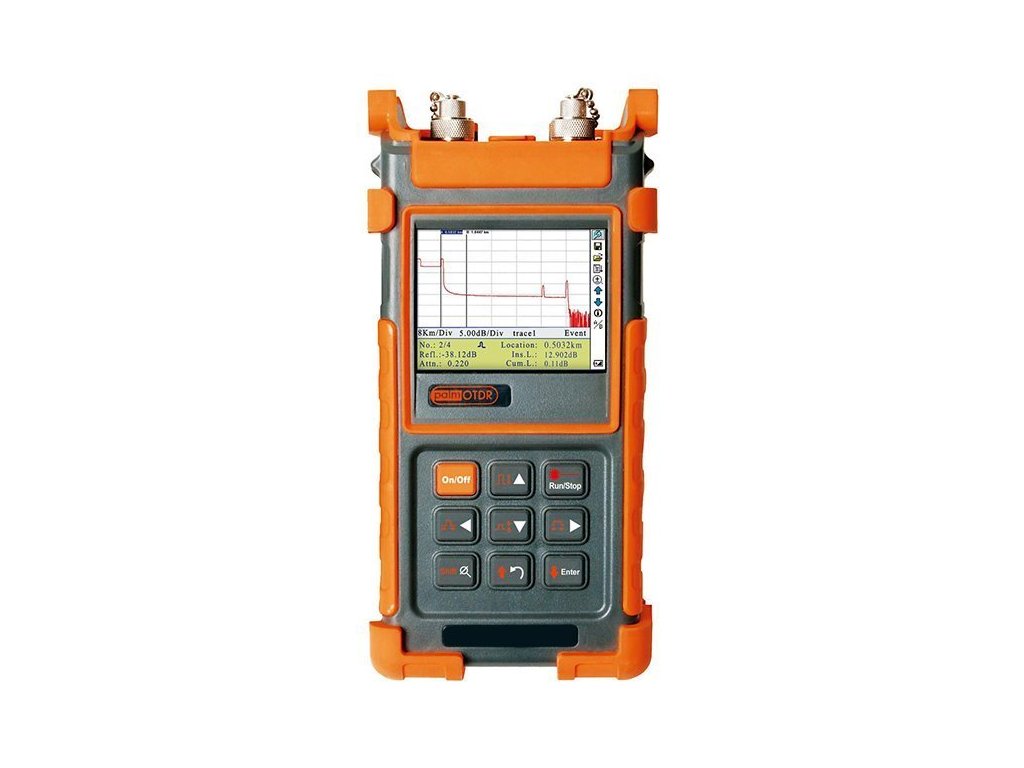

Ruční reflektometr OTDR pro dvě vlnové délky 1310 a 1550 nm. Single mode. Velký dynamický rozsah na obou vlnových délkách 24 dB. Lehký, barevný displej, RS-232 a USB rozhraní, software pro analýzu v PC.

Přístroj je určen pro diagnostiku FTTx sítí s delšími rozsahy. Měří OTDR, světelný výkon (Power Meter), je zdrojem světla pro měření (Laser Source), má viditelný zdroj světla pro vizuální detekci závad (VFL).

Poznámka:
Součástí balení není předřadné vlákno. (zajišťuje prodloužení segmentu při měření tak aby se eliminovala mrtvá zóna při měření).
Předřadné vlákno/kabel objednejte v délce a typu konektorů dle potřeby.
Při délce pulzu 2500 ns je mrtvá zóna cca 375 m. Délka předřadného vlákna tedy stačí do 500 m.

Na baterie je poskytována záruka 6 měsíců. Baterie je spotřební materiál s omezenou životností.

ZÁKLADNÍ SPECIFIKACE

Vlastnosti měření:

Zdroj světla: laserová dioda, Class I
Výstupní konektor: FC a SC
Vlnové délky: 1310 a 1550 nm, +/-20 nm
Dynamický rozsah: 24 dB pro obě délky
Identifikační mrtvá zóna: 10 m
Útlumová mrtvá zóna: 25 m
Přesnost měření vzdálenosti: +/- 1 m + 0,005 % * délka trasy + vzorkovací frekvence přepočítaná na vzdálenost
Přesnost měření útlumu: +/- 5 %, +/-0,25 dB max.
Přesnost měření odrazu: +/- 4 dB
Volitelný rozsah měření: 0,3 - 120 km (0.3; 1.3; 2.5; 5, 10, 20, 40, 80, 120 km)
Volitelná šířka pulzu: 5 ns - 2500 ns (5, 10, 12, 30, 100, 275, 1000, 2500 ns)
Volitelná doba průměrování: 15 s - 3 min
Zdroj viditelného světla: 650 nm, -3 dBm, viditelné pro sítě do 5 km
Kapacita paměti: pro 300 měření

Fyzické vlastnosti:

Rozhraní: USB, RS-232
Napájení: baterie/ AC adaptér
Technologie baterie: Ni-MH
Výdrž baterie: 8 hodin měření, 20 hodin standby
Rozměry: 196 x 100 x 64 mm
Hmotnost: 870 g
