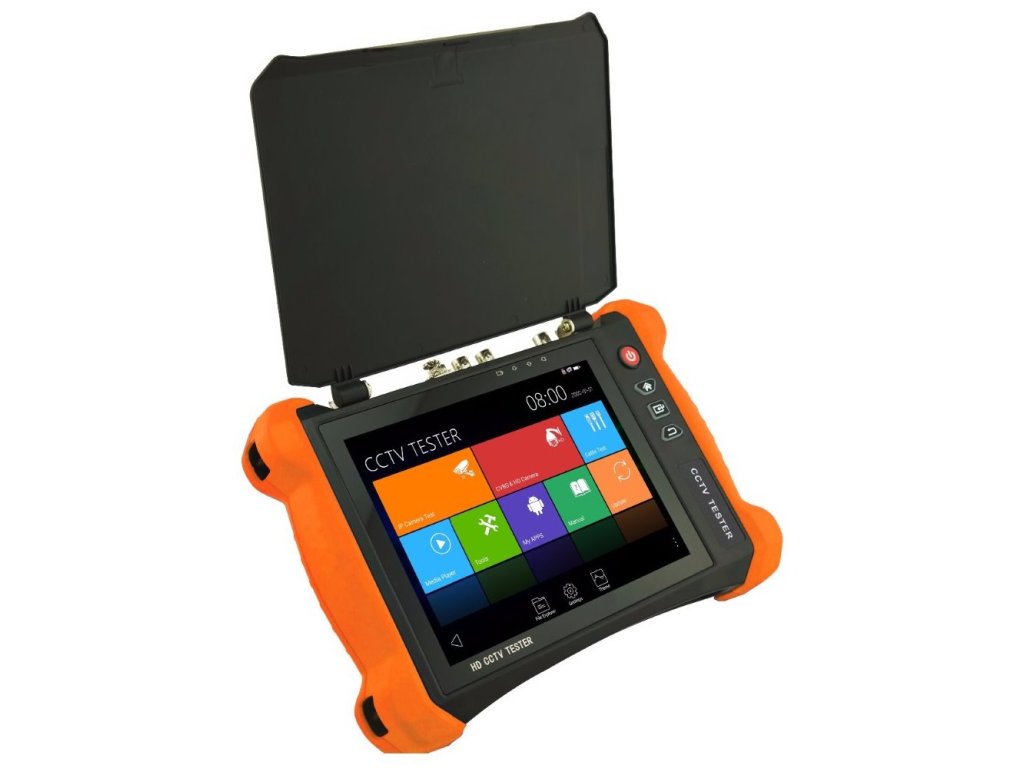

XtendLan Ruční tester IP/HDMI/SDI/CVBS/AHD/CVI/TVI do 8Mpix, 8" TFT retina 2k, opto měřič, TDR, 12V/3A+PoE out

Detailní popis produktu

Univerzální tester IP a CVBS/AHD/CVI/TVI kamerových systémů. Podporuje dekódování obrazu H.265 při rozlišení až 4K. Kromě kamer je také možno testovat a monitorovat správnou činnost PoE napájení s výstupem až 48 V, testovat samotné UTP kabely, telefonní kabely a mnoho dalšího. Samozřejmostí je podpora protokolu ONVIF, a tudíž vysoká kompatibilita s kamerovými systémy AXIS, Hikvision, nebo Dahua.
Tester je velice vhodný pro práci v terénu díky výkonným bateriím s dlouhou výdrží. Pro pohodlné ovládání je vybaven 8" barevným dotykovým displejem s vysokým rozlišením 2048 x 1536 obrazových bodů. Přítomná Wi-Fi dokáže sdílet vytvářet Wi-Fi hotspot s možností testu Wi-Fi kamer.

ZÁKLADNÍ SPECIFIKACE

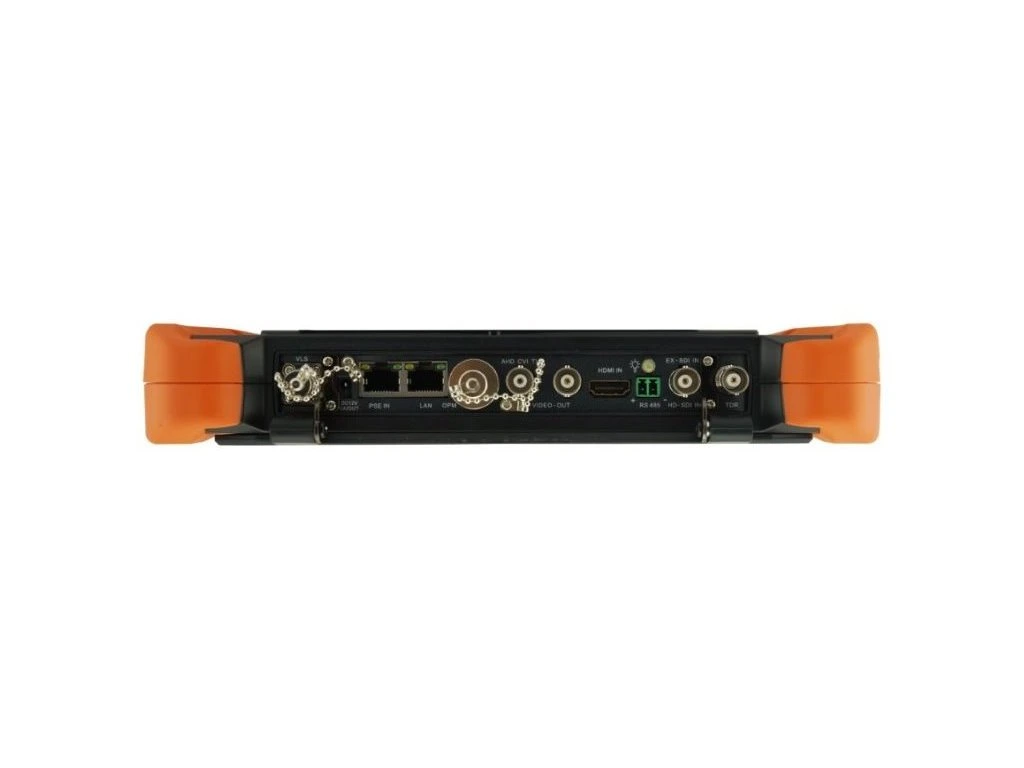

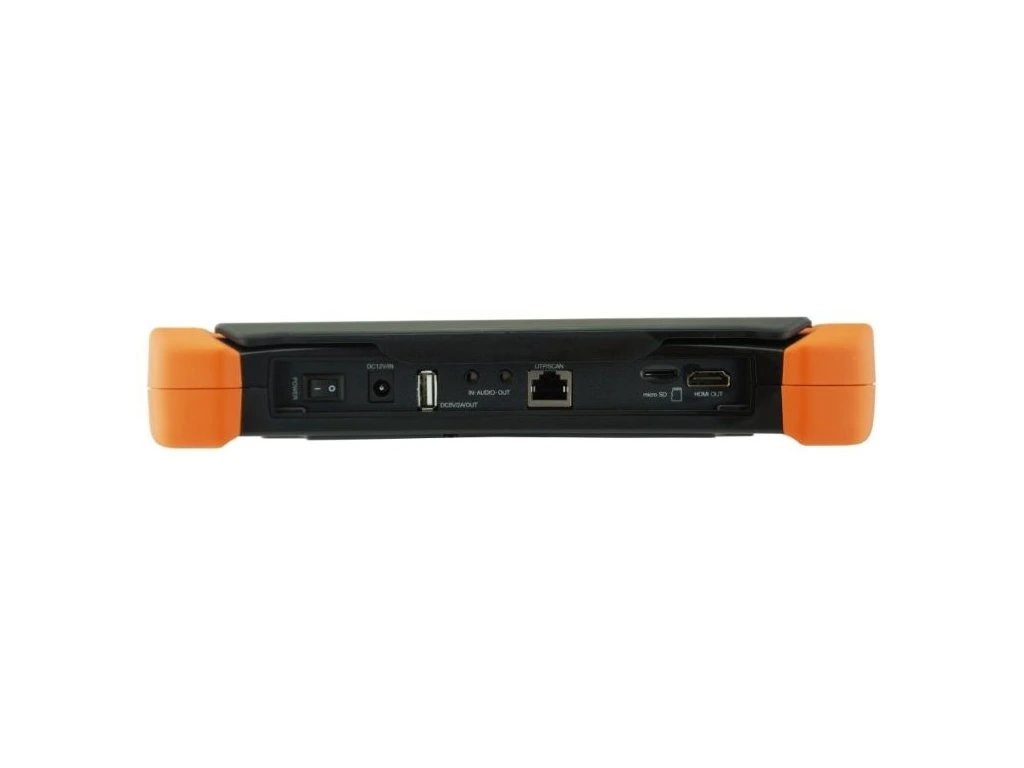

Vstupy a výstupy

Testy a pokročilé funkce

PTZ diagnostika
Umožňuje otestovat práci PTZ kamer nebo ji i naprogramovat bez užití PTZ klávesnice. Stejně tak umožňuje monitorovat práci PTZ klávesnice a odhalit např. chyby v nastavení protokolů, adresaci apod.

• Protokoly pro ovládání PTZ: PELCO-D, PELCO-P, SAMSUNG, SANGLIN, LILING
• Rychlosti v rozmezí: 600-115200 bps
• Fyzický přenos: RS-485
• Led diody indikující příjem a odesílání dat
• Možnost monitorovat přenášené znaky v hexadecimálním zobrazení, snadná diagnostika pro integraci se softwarovými aplikacemi

Videogenerátor

• Má schopnost samostatně poskytnout signál pro zobrazovací zařízení, generuje barevné pruhy do výstupu
• 7 různých systémů včetně
• Video generátor pracuje pouze pro analogové SD (tj. PAL a NTSC) a dále je možné, aby tester simuloval IP kameru, tj. generoval stream pro NVR. Generátor nevytváří signál HD-SDI, AHD, HD-CVI ani HD-TVI

TDR (Time-Domain Reflectometer)

• TDR, měří vzdálenost ke konci kabelu nebo k místu jeho přerušení či zkratu, měří jak koaxiální, tak i telefonní či LAN kabely
• Zařízení má zvlášť přidaný BNC konektor na němž se měří délka kabeláže pomocí metody odrazu signálu na konci vedení
• Uživatel má možnost parametry TDR nejdříve nakalibrovat dle segmentu kabelu známé délky
• Je možné měřit pomocí přechodky BNC/svorkovnice (není součástí) i libovolný jiný kabel

Test kabeláže

• Port RJ-45 testuje UTP kabeláž, jen ohmicky propojení proti zapojenému loopbacku

IP testy

• Odposlech IP adres
• Ping test
• Náhled na video IP kamer, podpora pro IP kamery s protokolem ONVIF, ACTi, Dahua, Hikvision, Samsung, Tiandy, XtendLan, Kodak, Honeywell, Aipu-waton, fine-Tida, WEISKY a dalších, lze integrovat řadu Android aplikaci pro náhled IP kamer
• Wi-Fi, vestavěné anténa, možnost přímého napojení s kamerami, jež mají Wi-Fi rozhraní
• Test snímku v H.265, H.264, MPEG4, MJPEG/MJPG

PoE testy

• Identifikace PoE zapojení a napětí na jednotlivých vodičích, grafické zobrazení zapojení
• Blikání PoE portu - při zapojení do měřáku dovoluje spuštění "blikajícího" režimu portu takže při pohledu na switch lze snadno identifikovat kabel na PoE portu
• Měření skutečných napěťových úrovní na jednotlivých párech pomocí jediného připojení na RJ-45 konektoru

Náhledy, záznam

• Umožňuje v obraze provést 1x až 10x digitální zvětšení, vhodné pro dobré doostření kamer na malém displeji
• Možnost uložit záznam na SD kartu, možnost si jej přehrát
• Možnost uložit snapshot (fotku) aktuálního obrazu na SD kartu, formát JPG
• USB port pro připojení k PC bez vyjmutí microSD, pracuje jako externí disk

Optický měřič výkonu

• Detektor InGaAs
• Rozsah -70 dBm až +10 dBm
• Kalibrované vlnové délky 850, 1300, 1310, 1490, 1550, 1625 nm pro signál CW
• Konektor FC, redukce pro SC
• Přesnost +/- 2 %
• Volba měřené vlnové délky
• Volba zobrazení mW nebo dBm

Multimetr

• Měření napětí, rozsah 660 mV až 660 V AC/DC, přesnost 0,3 %
• Měření proud, rozsah 66 mA až 10 A AC/DC, přesnost 0,8 %
• Měření odporu, rozsah 660 Ohm až 660 MOhm, přesnost 0,8 %
• Měření kapacity, rozsah 6,6 nF až 66 mF, přesnost 3,5 %
• Test propojení (při odporu menším než 50 Ohm píská)
• diodový test - zobrazuje napětí na diodě v otevřeném směru (rozlišení 1 mV)

Napájení

• Externí napájení: 12 V max. 2 A
• Baterie: integrovaná 7,4 V Li-Pol, 7000 mAh. Na baterie je poskytována záruka 6 měsíců. Baterie je spotřební materiál s omezenou životností.
• Doba práce při nabití až 16 hodin
• Vestavěný nabíječ baterie: vestavěná ochrana, automatické odpojení po nabití, nabíjení 6-7 hodin

Fyzické parametry

• Pracovní teplota: -10 až +50 °C
• Rozměry: 264 x 182 x 43 mm
• Hmotnost: 1 kg
