XtendLan Ruční tester IP/HDMI/VGA/CVBS/AHD/CVI/TVI do 8Mpix, 5" TFT FullHD, TDR, 12V/3A+PoE out

Detailní popis produktu

Univerzální tester IP a CVBS/AHD/CVI/TVI kamerových systémů. Podporuje dekódování obrazu H.265 při rozlišení až 4K. Kormě kamer je také možno testovat a monitorovat správnou činnost PoE napájení s výstupem až 48 V, testovat samotné UTP kabely, telefonní kabely a mnoho dalšího. Samozřejmostí je podpora protokolu ONVIF, a tudíž vysoká kompatibilita s kamerovými systémy AXIS, Hikvision, nebo Dahua.

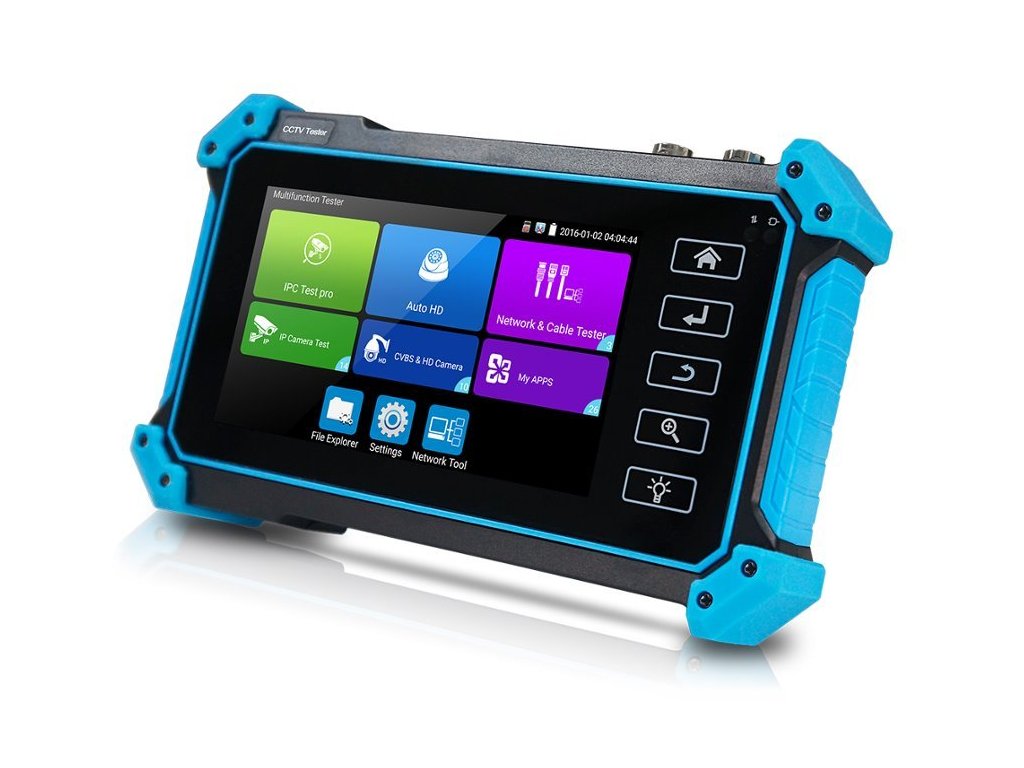

Tester je velice vhodný pro práci v terénu díky výkonným bateriím s dlouhou výdrží. Pro pohodlné ovládání je vybaven 5" barevným dotykovým IPS displejem s rozlišením 1920 x 1080 obrazových bodů. Vedle displeje se nachází pro pohodlné PTZ ovládání tlačítka, která urychlí práci při testech. Přítomná Wi-Fi dokáže sdílet vytvářet Wi-Fi hotspot s možností testu Wi-Fi kamer.

ZÁKLADNÍ SPECIFIKACE

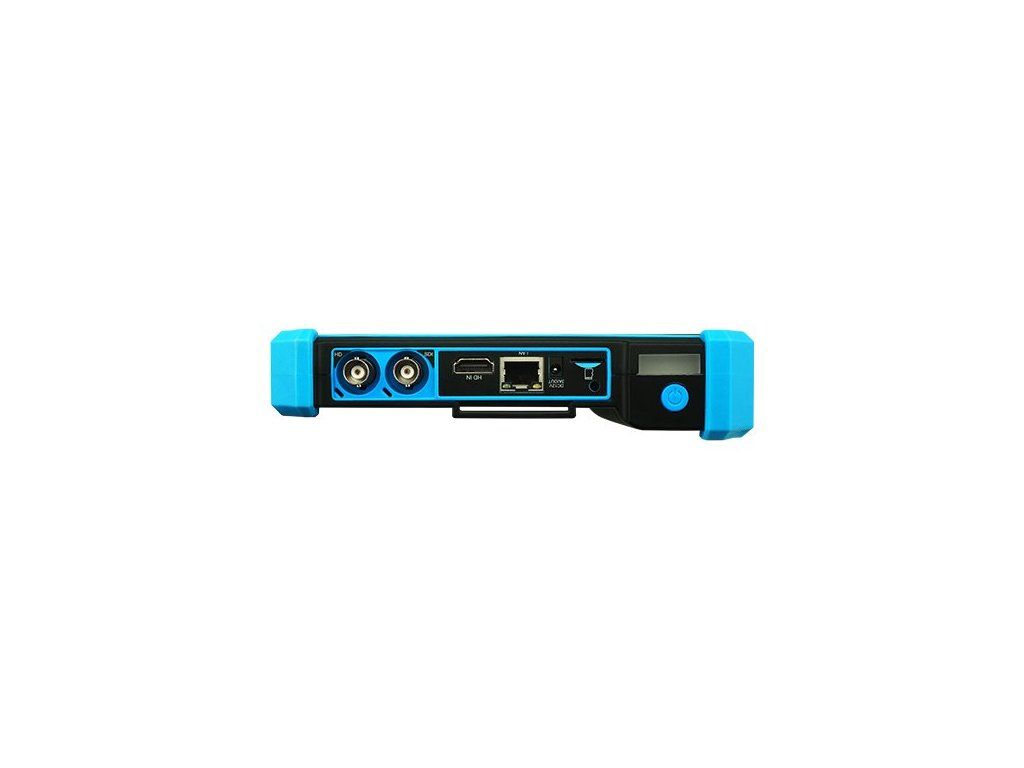

Vstupy a výstupy

• 5" IPS barevný displej, rozlišení 1920 x 1080, dotykový
• 1x vstup AHD, HDCVI, HD-TVI, konektor BNC; rozlišení až 8 Mpix
• 1x vstup HDMI; podpora rozlišení až 4K při 30 fps
• 1x video CVBS vstup, BNC, automatická detekce PAL/NTSC
• 1x audio vstup (jednokanálový)
• 1x RJ-45, kabelový test, PoE injektor (25,5 W)
• 1x napájecí výstup DC 12 V/ 3 A
• slot pro micro SD karty
• Wi-Fi

Testy a pokročilé funkce:

PTZ diagnostika:
Umožňuje otestovat práci PTZ kamer nebo ji i naprogramovat bez užití PTZ klávesnice. Stejně tak umožňuje monitorovat práci PTZ klávesnice a odhalit např. chyby v nastavení protokolů, adresaci apod.

• protokoly pro ovládání PTZ: PELCO-D/P, Samsung, Panasonic atd.
• rychlosti v rozmezí: 600-115200 bps
• fyzický přenos: RS-485

Videogenerátor:

• má schopnost samostatně poskytnout signál pro zobrazovací zařízení, generuje barevné pruhy do výstupu
• Video generátor pracuje pouze pro analogové SD (tj. PAL a NTSC) a dále je možné, aby tester simuloval IP kameru, tj. generoval stream pro NVR. Generátor nevytváří signál HD-SDI, AHD, HD-CVI ani HD-TVI.

Test kabeláže:

• port RJ-45 testuje UTP kabeláž s podporou TDR měření reflektometrem pro možné vyhledání vzdálenosti k závadě na kabelu

IP testy:

• odposlech IP adres
• ping test, IP sken, port Flash, DHCP server, Trace Route test
• náhled na video IP kamer, podpora pro IP kamery s protokolem ONVIF, ACTi, Dahua, Hikvision, Samsung, Tiandy, XtendLan, Kodak, Honeywell, Aipu-waton, fine-Tida, WEISKY a dalších, lze integrovat řadu Android aplikaci pro náhled IP kamer
• Wi-Fi, vestavěné anténa, možnost přímého napojení s kamerami, jež mají Wi-Fi rozhraní

PoE testy:

• identifikace PoE zapojení a napětí na jednotlivých vodičích, grafické zobrazení zapojení
• blikání PoE portu - při zapojení do měřáku dovoluje spuštění "blikajícího" režimu portu takže při pohledu na switch lze snadno identifikovat kabel na PoE portu
• měření skutečných napěťových úrovní na jednotlivých párech pomocí jediného připojení na RJ45 konektoru

Náhledy, záznam:

• umožňuje v obraze provést 4x digitální zvětšení, vhodné pro dobré doostření kamer na malém displeji
• možnost uložit záznam na SD kartu, možnost si jej přehrát
• možnost uložit snapshot (fotku) aktuálního obrazu na SD kartu, formát JPG

Napájení:

• Externí napájení: 12 V max. 1 A
• Baterie: integrovaná 7,4 V Li-Pol, 3350 mAh. Na baterie je poskytována záruka 6 měsíců. Baterie je spotřební materiál s omezenou životností.
• Doba práce při nabití až 5 hodin
• Vestavěný nabíječ baterie: vestavěná ochrana, automatické odpojení po nabití, nabíjení 3-4 hodiny

Fyzické parametry:

• Pracovní teplota: -10 až +50 °C
• Rozměr: 183 x 110 x 36,5 mm
• Hmotnost: 0,4 kg
