Xtendlan XL-DSM81S DOCSIS 3.0 miniCMTS 16x4, 800/160 Mbps, LAN 1Gbps, fanless, na zeď, RF 2x in/2x out

Detailní popis produktu

MiniCMTS je centrálním prvkem pro realizaci sítě kabelových modemů standardu DOCSIS 3.0.

MiniCMTS je vhodný k použití všude, kde existují koaxiální rozvody. Ideální je zvláště pro zakončení datových sítí, kde je jejich úprava pro standardní LAN rozvody nákladná. Typicky jsou zajímavé pro hotely a obytné domy, kde existuje nějaký rozvod společného příjmu TV a SAT.
Užití miniCMTS nahrává nízká cena koncových modemů/routerů, obrovská rozšířenost standardu DOCSIS 3.0 a jeho zaručená zpětná kompatibilita i vůči nastupujícím dalším verzím DOCSIS. Standard koexistuje s příjmem DVB-T/T2 a DVB-S/S2 na společném rozvodu.

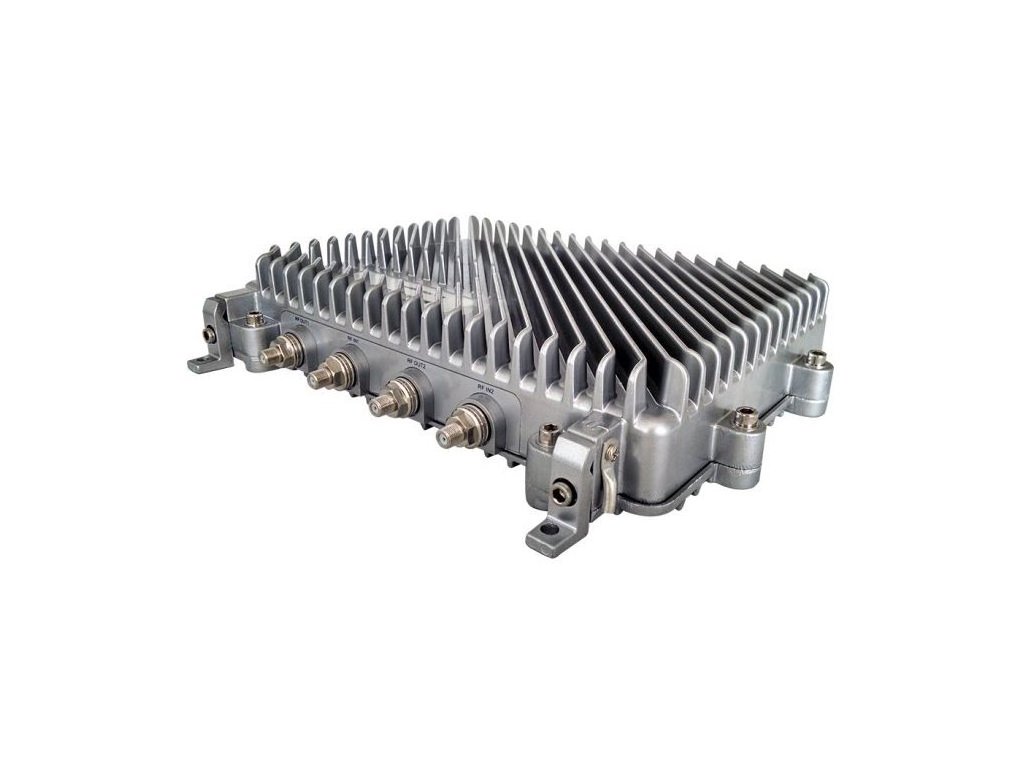

Jedná se o model ve fanless provedení a v celohliníkovém pouzdře, který lze jednoduše instalovat na stěnu. Zařízení je určené do vnitřních prostor (není vodotěsné), ale je určené pro průmyslový rozsah teplot od -25 do +75 °C s napájením DC 12 V.

Klíčové vlastnosti:

• DOCSIS 3.0
• 16x dopředných směrů (download), 800 Mb/s
• 4x zpětný směr (upload), 160 Mb/s
• až 511 připojených modemů
• plně kompatibilní s modemy DOCSIS 2.0 a 3.0
• web management, SSH, SNMP v1/v2/v3
• podporuje EuroDOCSIS (šířka kanálu 8 MHz)
• bezventilátorové provedení (fanless) s uchycením na stěnu
• vestavěné DHCP, TFTP
• podporuje DHCP Relay option82, option60
• podpora QoS
• podpora VLAN 802.1Q

Specifikace dopředného směru (download):

• 16 kanálů, úhrnná rychlost 800 Mbps
• modulace QAM dle Annex A (EuroDOCSIS), B, C, podporováno 256QAM (51 Mbps), 64QAM (36 Mbps)
• kmitočtový rozsah 87 MHz až 1000 MHz
• šířka kanálu volitelná 6 nebo 8 MHz
• výstupní úroveň 50 dBmV (při 8 kanálech) resp. 45 dBmV (při 16 kanálech), úroveň nastavitelná s krokem 0,5 dB, výkony uváděny před rozbočením, pro výstupní výkony na konektoru odečti 8 dB
• MER 42 dB
• šum méně než -20 dBm
• vestavěný rozbočovač pro dvě výstupní větve
• 2x konektor F, 75 Ohm

Specifikace zpětného směru (upload):

• počet kanálů 4, úhrnná rychlost 160 Mbps
• modulace QFSK, 16QAM, 64QAM (40 Mbps)
• kmitočtový rozsah 5 MHz až 65 MHz
• vstupní úrovně -13 dBmV až 23 dBmV, úrovně uváděny po sloučení, pro výstupní úrovně na konektoru přidej 8dB
• vestavěný slučovač pro dvě vstupní větve
• 2x konektor F, 75 Ohm

Datová rozhraní:

• 2x Gigabitové datové rozhraní, RJ-45 1000Base-TX a SFP port (nezávislé porty)
• 100 Mbps rozhraní pro management RJ-45 (10/100Base-TX)

Odlišnosti miniCMTS vůči větším modelům:
Model nemá centralizované 60 V napájení po koaxiálním rozvodu, pokud jej používáte nutné zavést externě.
Při užití vestavěného DHCP je počet připojitelných routerů max. 300.
Model nemá vestavěnou ONU jednotku pro GEPON/EPON nebo GPON.
Kmitočty pro sestupný směr mohou být navoleny libovolně, tj. nemusí jít pásma po sobě, některá mohou být přeskočena. Ale nelze je navolit v rozsahu větším (rozdíl nejvyššího a nejnižšího kmitočtu) než 192 MHz.

ZÁKLADNÍ SPECIFIKACE

Počet kanálů: 16 (download, 800 Mb/s), 4 (upload, 160 Mb/s)
Rozhraní: 2x RJ-45, 1x SFP, 4x F konektor
Rozměry: 260 x 332 x 58 mm
Napájení: DC 12 V (max. 4 A), příkon do 35 W
