XtendLan XL-NSR100W perimetrický radar do 160m, 100 st., 24GHz, LAN/PoE, alarm, možnost připojení k PTZ Dahua/Hik

Detailní popis produktu

Zařízení slouží pro detekci pohybu osob a vozidel pomocí mikrovlnného záření velmi malého výkonu. Poskytuje informaci o poloze a rychlosti až 10 objektů najednou.
Jeden radar nahradí práci několika mikrovlnných nebo infračervených bariér. Radar nepotřebuje a nemá protilehlou stranu jako je tomu v případě mikrovlnných nebo infračervených bariér.
Radar je připraven na integraci k jiným systémům, typicky je dodáván s PTZ kamerou. Přímo podporovány jsou kamery výrobců Dahua a Hikvision. Součástí je však i SDK, které dovoluje vlastní integraci k jakémukoliv systému, nejen ke kamerám.
Radar je vybaven i I/O výstupy a můžete jej tak používat jako základní čidlo ve smyslu detekce pohybu v oblasti a tedy napojení na alarm. Uživatel definuje v oblasti radaru obdélníkovou výseč, v níž jsou poplachy aktivní. Ostatní objekty poplachy nevyvolají.
Pomocí více těchto radarů můžete vytvořit 360° pokrytí a snadno jej integrovat do svého bezpečnostní sytému.
Součástí je software s grafickým rozhraním, který slouží nejen k sesouhlasení/kalibraci radar-kamera a sám o sobě může být použit i jako poplachový systém s vizualizací pohybujících se objektů.

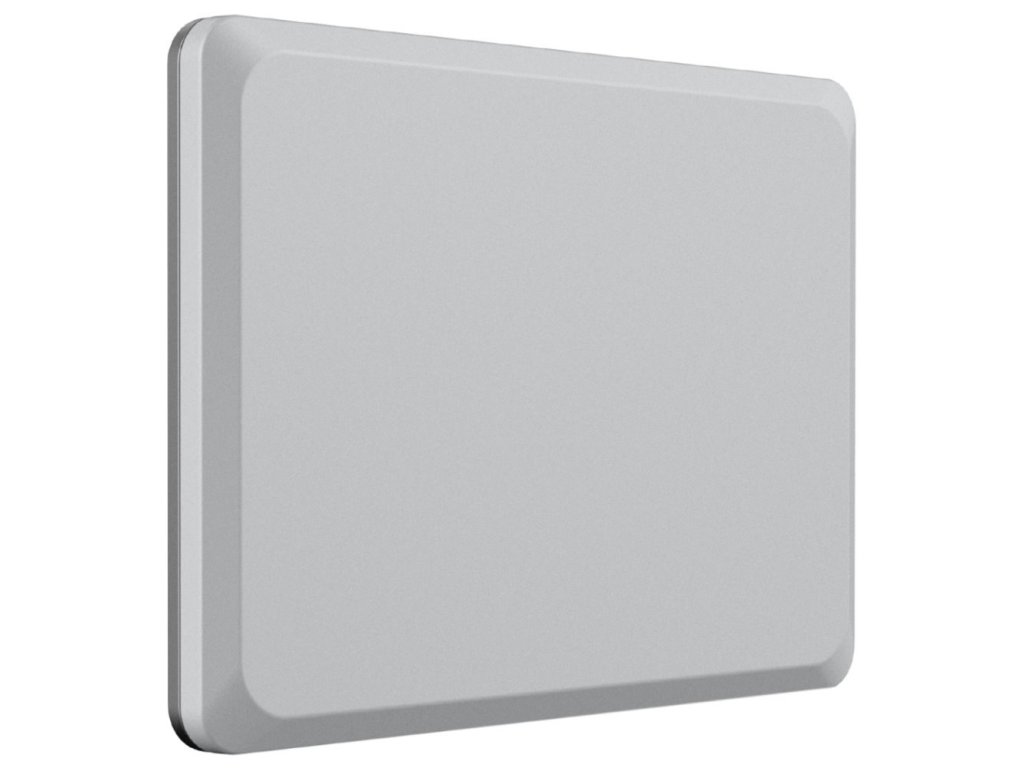

Radar nelze vizuálně odlišit od Wi-Fi antény a nemá žádné pohyblivé části.

Zařízení je kompletně integrované s anténou a tvoří nedělitelný celek.

ZÁKLADNÍ SPECIFIKACE

Vlastnosti:

• Frekvenčně modulovaný radar se spojitou vlnou (FMCW)
• Vysílací kmitočet: 24,05 až 24,2 GHz (tj. K-band)
• Vysílací výkon: 20 dBm
• Doporučený detekční dosah: chodci na 100 m, vozidla 160 m
• Rychlost vyhodnocení celé oblasti: 125 ms, tj. 8 Hz
• Horizontální úhel detekce: 100°
• Vertikální úhel detekce: 13°
• Přesnost stanovení vzdálenosti +/- 0,5 m, přesnost stanovení rychlosti +/- 5 cm/s
• Spojité sledování více než 10 pohyblivých objektů současně
• Rozhraní: Ethernet, RJ-45, podporuje napájení přes PoE 802.3af
• Poplachový výstup: 1x opticky izolovaný
• Detailní datová komunikace TCP/IP
• Doba startu radaru: 30 sekund od přivedení napájení
• Certifikováno v EU a v souladu s VO-R/10/12.2019-9 (využívání rádiových kmitočtů a k provozování zařízení krátkého dosahu)

Fyzické vlastnosti:

• Pracovní teplota: -40 až +75 °C, zařízení je vodotěsné, krytí IP66
• Napájení: externí adaptér 12 V DC, kabelový vývod nebo PoE 802.3af, příkon do 8 W
• Chráněno proti zkratu na signalizačních vodičích, napětí na signalizačních vodičích viz jejich popis
• Chráněno proti přepólování
• Bez pohyblivých částí (zařízení neobsahuje ventilátor)

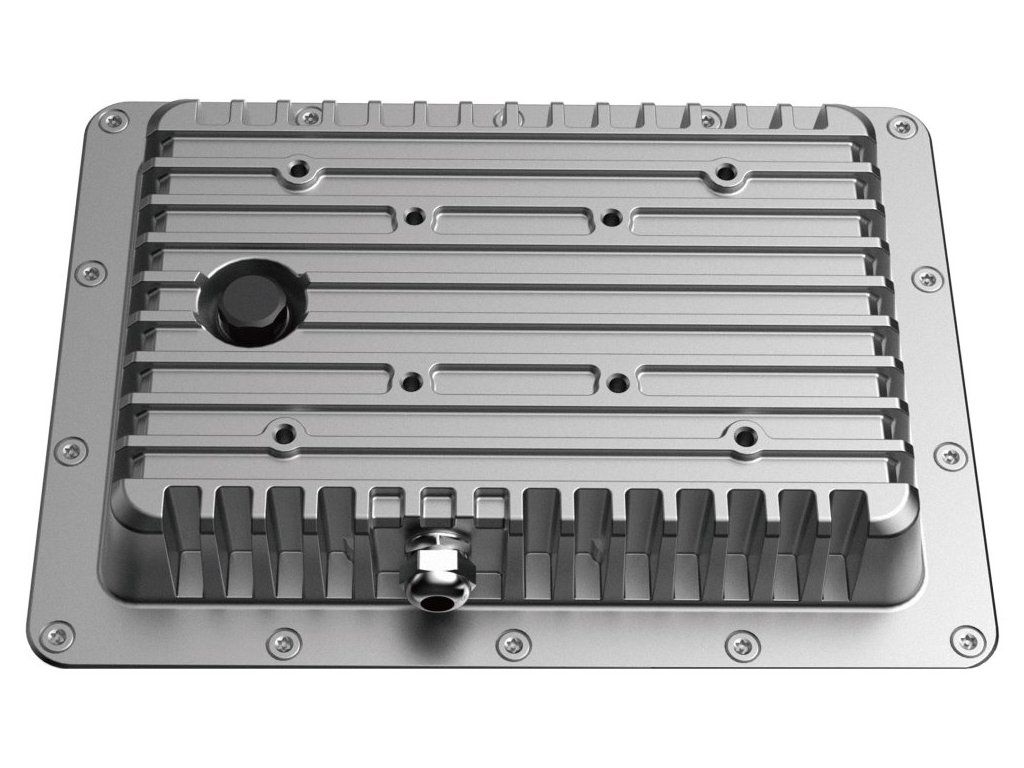

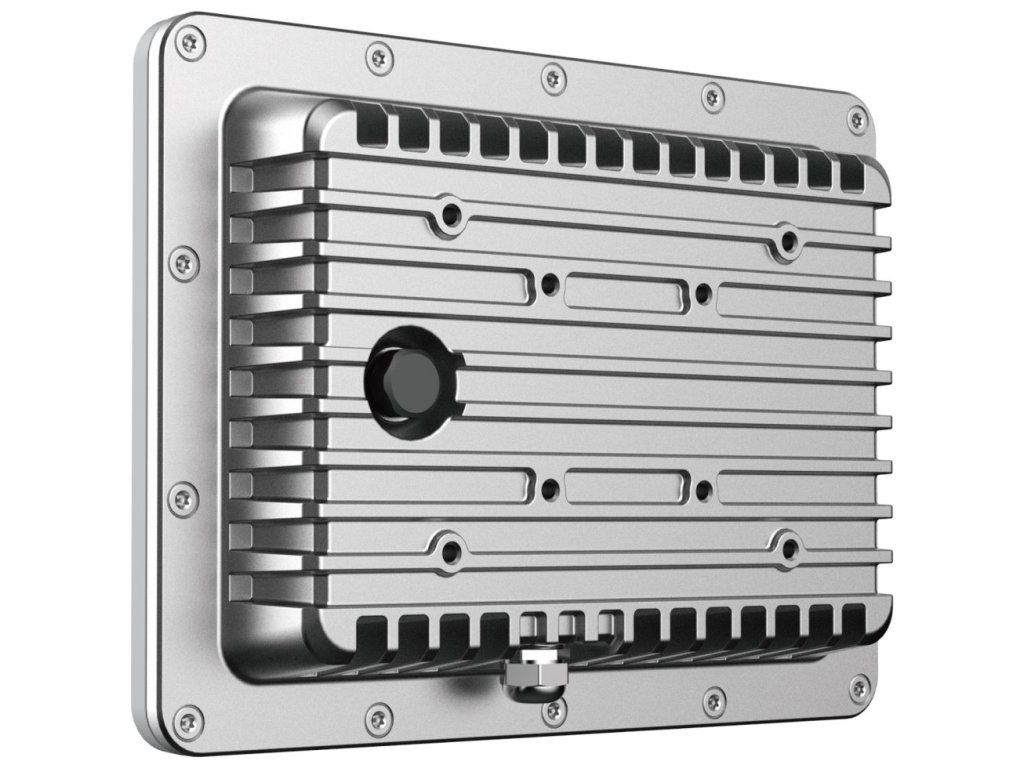

• Rozměry: 194 x 158 x 49 mm
• Hmotnost: 1,0 kg
