XtendLan Zdroj 11-14V DC nastavitelný, 16 portů, 12A,150/170W, PTC, skříňka
Kód: NETXTE1803
Související produkty
Detailní popis produktu
XtendLan ZSW16P-1114-150Stabilizovaný napájecí zdroj pro šestnáct spotřebičů, nastavitelné napětí DC 11-14V, každý port max. 1,5A. Celkový výstupní proud 12A. Skříňka na zeď s instalovaným PCB, kabelové průchodky. Připojení kabelů k interní svorkovnici. Ochrana proti zkratu PTC termistory, 1,5 A na port. LED signalizace funkčnosti portů.
ZÁKLADNÍ SPECIFIKACE
Výstupní obvod:
Výstupní napětí: 11-14 DC, regulace trimrem (naprázdno 11,75 V-14,25 V)
Výstupní proud: 12 A (max 1,5 A na port)
Celkový výstupní výkon: 150 W (krátkodobě 170 W)
Ochranné prvky: zkrat, přetížení
Typ připojení: šroubová svorkovnice
Vstupní obvod:
Vstupní napětí: 100-240 V AC, 50-60 Hz
Typ připojení: šroubová svorkovnice
Účinnost: min. 85 % při maximální zátěži
Mechanické vlastnosti:
Materiál: kovová skříň
Uzemnění šasi: propojení s ochranným vodičem
Rozměry: 304 x 205 x 58 mm
Montáž: na zeď

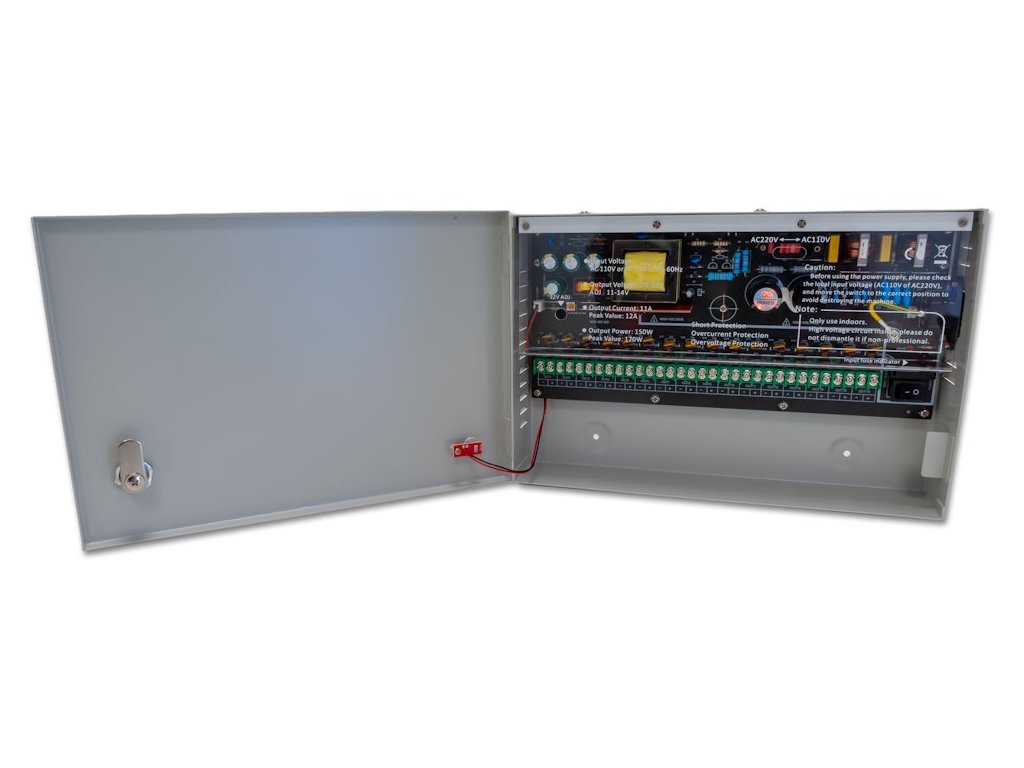

Pohled na vnitřní uspořádání:

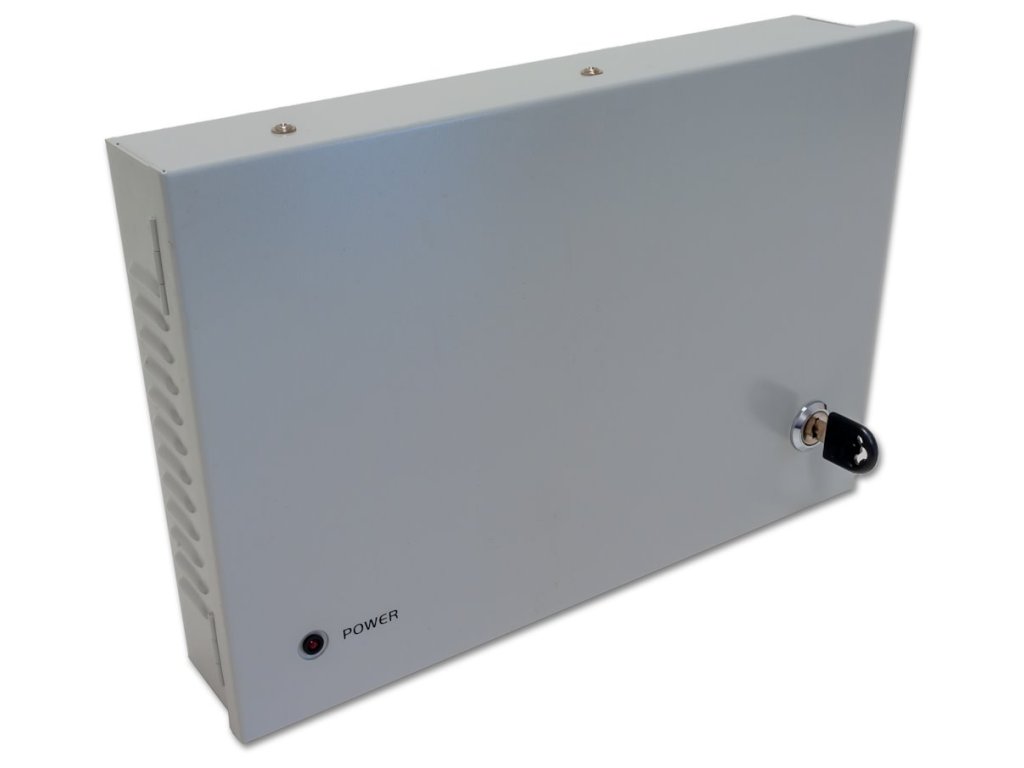

Pohled při zavřených dvířkách:

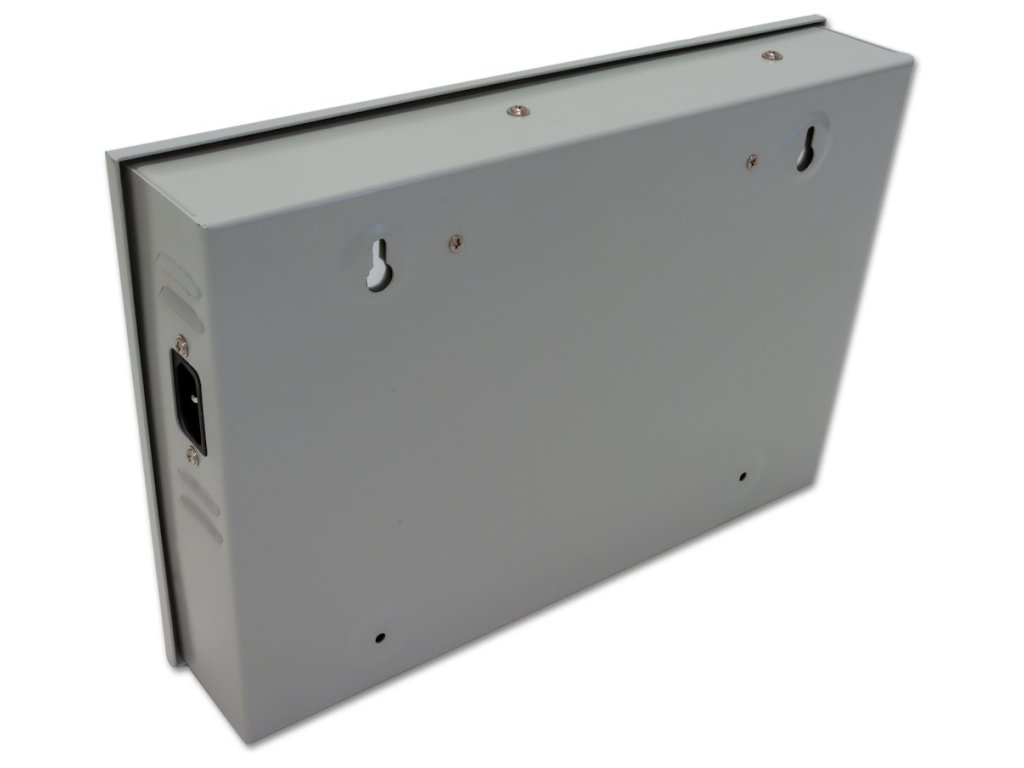

Pohled zezadu:

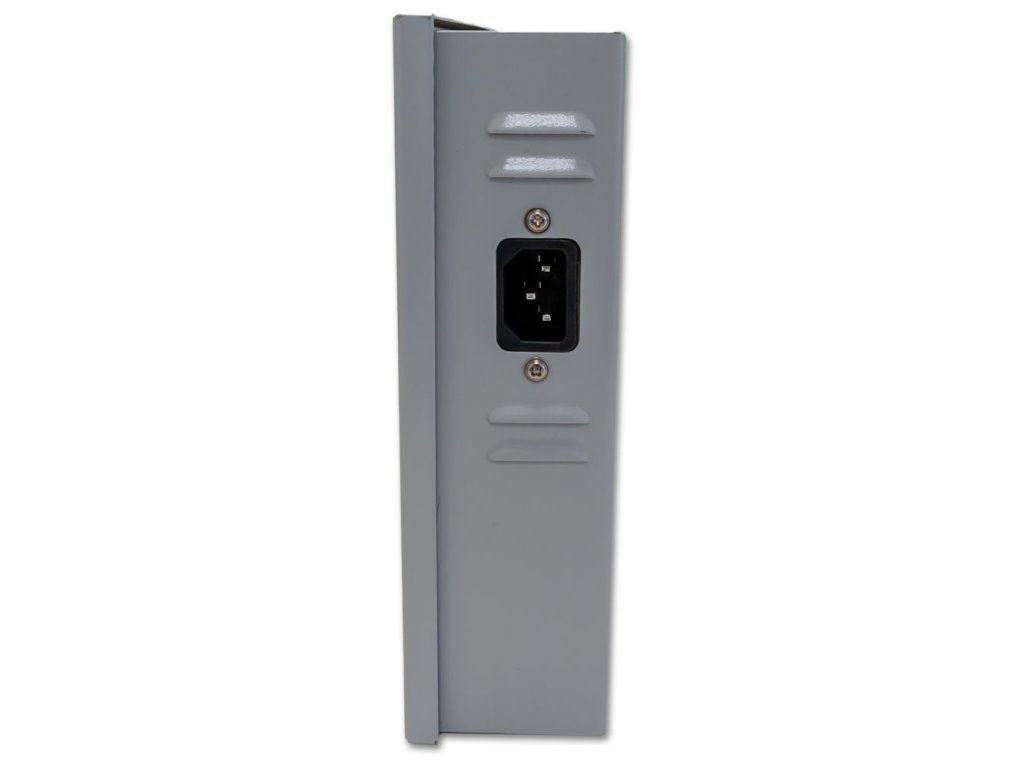

Pohled zprava:
Pohled zdola:
Poznamenáváme, že zvláště při realizaci analogových kamerových systémů je vhodné provést uzemnění všech stínění a neživých vodivých částí na společný potenciál, kterým je v drtivé většině případů ochraný vodič. Doporučujeme provést propojení záporného pólu stejnosměrného napájení s ochraným vodičem elektrických rozvodů a stejně tak provést uzemnění všech kovových částí, stínění koaxiálních vodičů, držáků kamer atd. Jde o základní opatření proti rozdílům potenciálů, které zhoršují kvalitu obrazu. Jakož i o základní ochranu proti atmosférickému přepětí či nebezpečným dotykovým napětím.
Manuál (cz)
Ostatní downloadDoplňkové parametry
| Kategorie: | Zdroje DC |
|---|---|
| Záruka: | 26 |
| Hmotnost: | 2.229 kg |
| Celkový výstupní proud (A): | 12 |
| Délka záruky (měsíce): | 26 |
| Druh příslušenství: | zdroj |
| Počet výstupů: | 16 |
| Provedení: | na zeď |
| Provoz na baterii/akumulátor: | ne |
| Regulace výstupního napětí: | ano |
| Volba záruky: | ne |
| Výrobce: | XTENDLAN |
| Výstupní napětí: | 12V DC |
| Délka záruky IČO (měsíce): | 26 |
| Dropshipment - Alza: | ano |
| Zpracováno: | Schváleno |
| Výrobce: | XtendLan |
| Provedení: | na zeď |
| Zpracováno: | Schváleno |
| Volba záruky: | ne |
| Počet výstupů: | 16 |
| Výstupní napětí: | 12V DC |
| Dropshipment - Alza: | ano |
| Druh příslušenství: | zdroj |
| Délka záruky (měsíce): | 26 |
| Délka záruky IČO (měsíce): | 26 |
| Celkový výstupní proud (A): | 12 |
| Regulace výstupního napětí: | ano |
| Provoz na baterii/akumulátor: | ne |
