XtendLan Zdroj 12-14V DC nastavitelný, 9 portů, 5A celkem, 60/90W, tavn. pojistky, skříňka

Detailní popis produktu

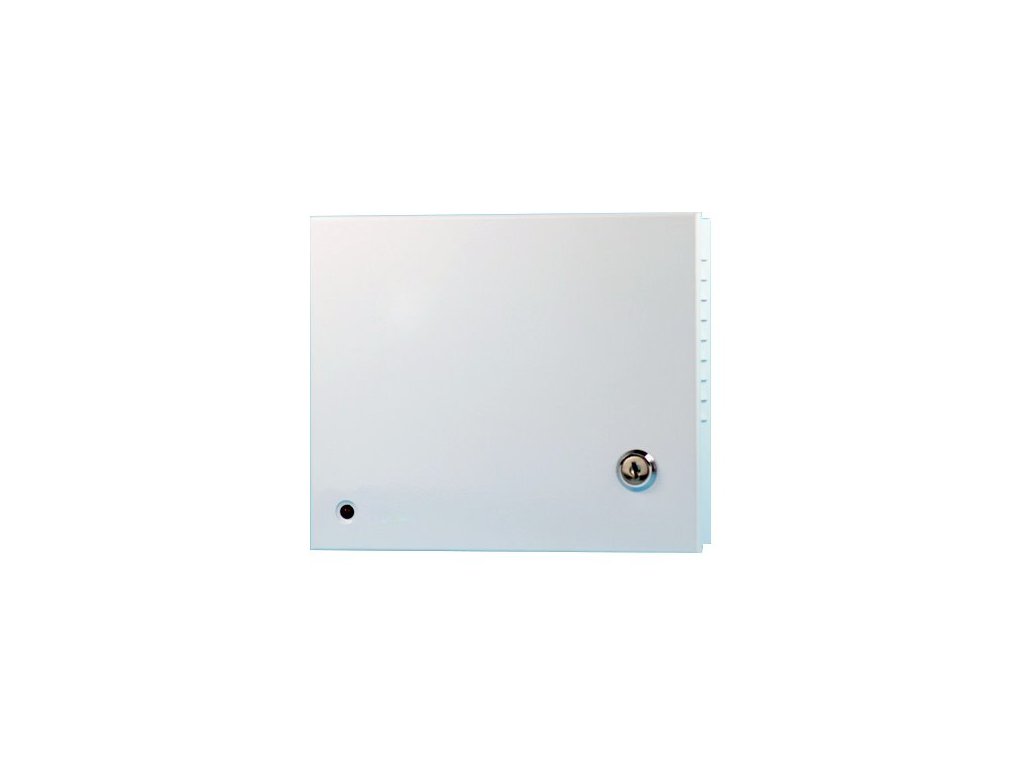

Stabilizovaný napájecí zdroj pro osm spotřebičů, nastavitelné napětí DC 12-14 V, každý port max. 1 A. Celkový výstupní proud 5 A, krátkodobě 7,5 A. Skříňka na zeď s instalovaným PCB, kabelové průchodky. Připojení kabelů k interní svorkovnici. Ochrana proti zkratu přístrojovou pojistkou, ochrana proti přepětí. LED signalizace funkčnosti portů.

ZÁKLADNÍ SPECIFIKACE

Výstupní obvod:

Výstupní napětí: 12-14 DC, regulace trimrem (naprázdno 11,75 V - 14,25 V)
Výstupní proud: 5 A
Celkový výstupní výkon: 60 W (krátkodobě 90 W)
Ochranné prvky: zkrat, přetížení, přepětí
Typ připojení: šroubová svorkovnice

Vstupní obvod:

Vstupní napětí: 100–240 V AC (50-60 Hz)
Typ připojení: šroubová svorkovnice
Účinnost: min. 85% při maximální zátěži

Mechanické vlastnosti:

Materiál: kovová skříň
Uzemnění šasi: propojení s ochranným vodičem
Rozměry: 204 × 204 × 53 mm
Montáž: na zeď

Poznamenáváme, že zvláště při realizaci analogových kamerových systémů je vhodné provést uzemnění všech stínění a neživých vodivých částí na společný potenciál, kterým je v drtivé většině případů ochraný vodič. Doporučujeme provést propojení záporného pólu stejnosměrného napájení s ochraným vodičem elektrických rozvodů a stejně tak provést uzemnění všech kovových částí, stínění koaxiálních vodičů, držáků kamer atd. Jde o základní opatření proti rozdílům potenciálů, které zhoršují kvalitu obrazu. Jakož i o základní ochranu proti atmosférickému přepětí či nebezpečným dotykovým napětím.
